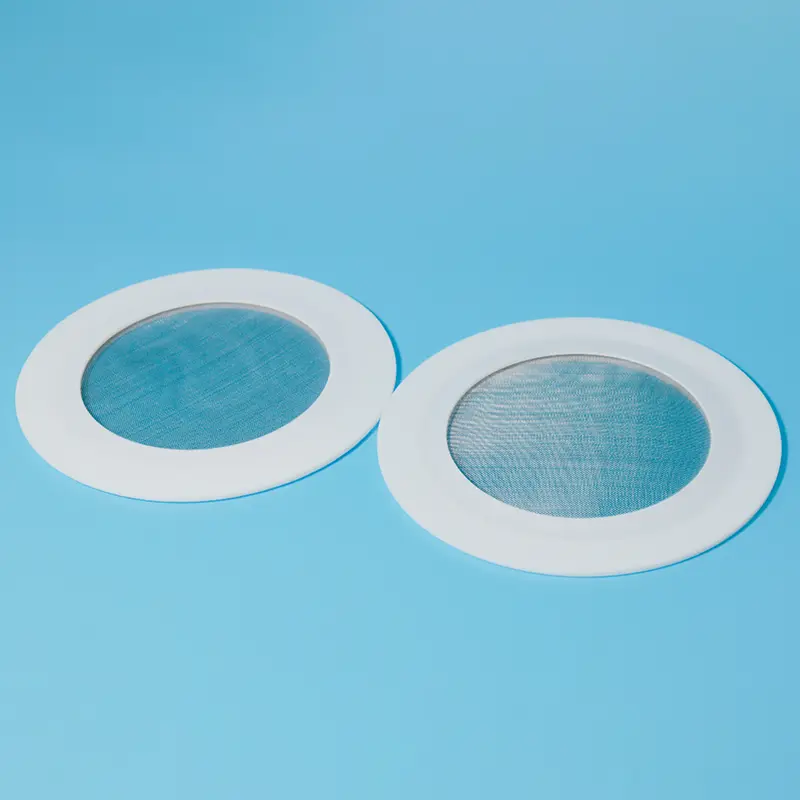

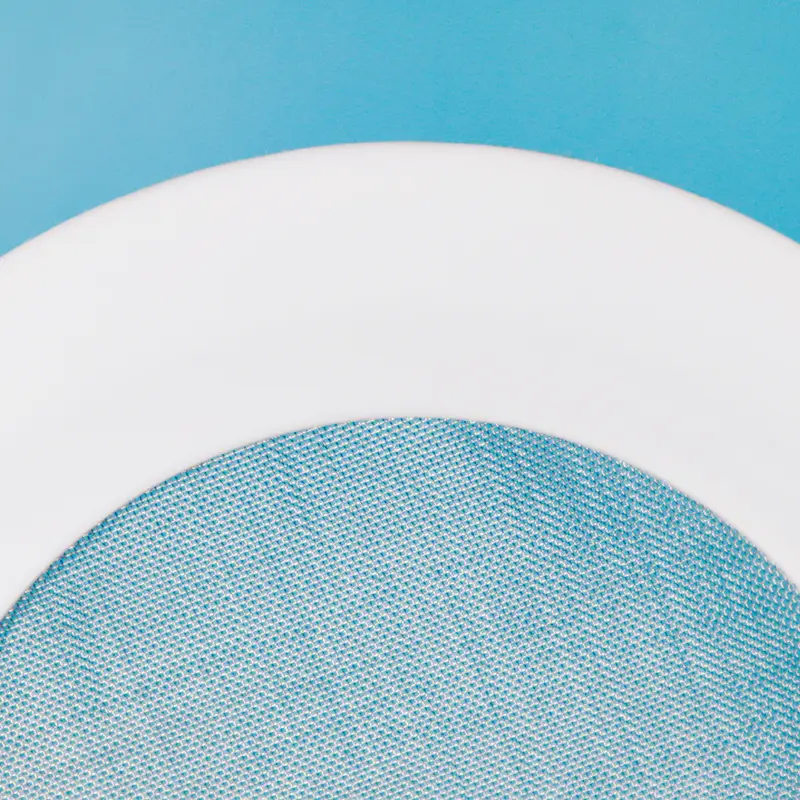

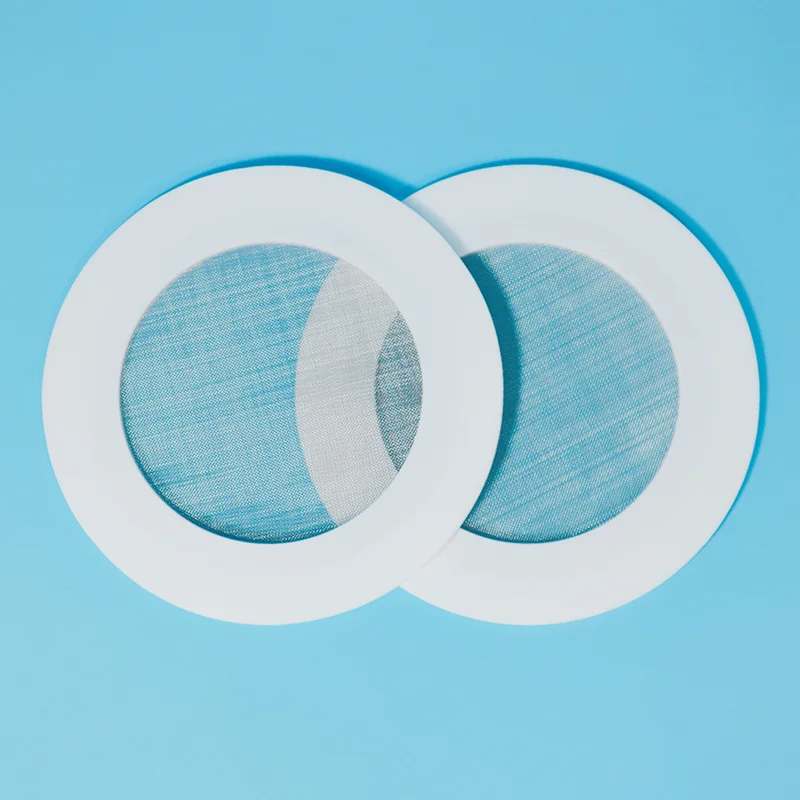

دھاتی میش پربلت پی ٹی ایف ای گسکیٹ

دھاتی میش ریئنفورسڈ پی ٹی ایف ای گسکیٹ معیاری پی ٹی ایف ای گسکیٹ کے مقابلے میں اعلیٰ ساختی طاقت پیش کرتے ہیں، 6.4 ایم پی اے (64 بار) تک دباؤ کی مزاحمت کے ساتھ؛ دستیاب میش وضاحتیں #40 سے #200 تک (SUS316 مواد)۔ ایک پیشہ ور صنعت کار کے طور پر، Taifno خوراک اور دواسازی کی صنعتوں کے لیے موزوں FDA کے مطابق ماڈلز بھی پیش کرتا ہے۔

براہ کرم فلینج کے طول و عرض اور میش وضاحتیں فراہم کریں، اور ہم 24 گھنٹوں کے اندر ایک کوٹیشن فراہم کریں گے۔

ایک دھاتی میش پربلت PTFE گسکیٹ کیا ہے؟

میٹل میش ریئنفورسڈ پی ٹی ایف ای گسکیٹ ایک کمپوزٹ سیلنگ جزو ہے جو پی ٹی ایف ای سگ ماہی عنصر کو ایک سٹینلیس سٹیل میش (SUS316) کے ساتھ جوڑتا ہے جو گسکیٹ کے ڈھانچے میں شامل ہوتا ہے۔ دھاتی میش کمک فراہم کرتا ہے جبکہ PTFE کیمیائی مزاحمت اور سگ ماہی فراہم کرتا ہے۔

دو بنیادی ترتیبیں:

ریئنفورسڈ گاسکیٹ (سٹرکچرل): دھاتی میش PTFE باڈی کے اندر سرایت کر کے ٹھنڈے بہاؤ کے خلاف مزاحمت کرنے، رینگنے میں نرمی کو کم کرنے، اور زیادہ دباؤ میں پھٹنے سے بچنے کے لیے

اسٹرینر گاسکیٹ (فلٹر): دھاتی میش بور کو ڈھانپتی ہے، جو ذرات کو پکڑنے کے لیے مربوط اسٹرینر کے طور پر کام کرتی ہے جب کہ PTFE فلینج کو سیل کرتا ہے۔

یہ کیسے کام کرتا ہے:

PTFE باڈی: یونیورسل کیمیائی مزاحمت (pH 0-14) اور کم رگڑ سیلنگ فراہم کرتا ہے

میٹل میش (SUS316): کمک، بلو آؤٹ مزاحمت، اور فلٹریشن فراہم کرتا ہے

یکساں بانڈنگ: سینٹرنگ کے دوران پی ٹی ایف ای دھات کے گرد فیوز ہوا — کوئی چپکنے والی چیز نہیں، کوئی ڈیلامینیشن نہیں

اہم فوائد:

مضبوط ڈیزائن:رینگنے اور سرد بہاؤ کو کم کرتا ہے، بولٹ ٹارک کو زیادہ دیر تک برقرار رکھتا ہے۔

بلو آؤٹ تحفظ:دھاتی کمک ہائی پریشر کے تحت گسکیٹ کے اخراج کو روکتی ہے۔

انٹیگریٹڈ فلٹریشن:الگ الگ چھاننے کے بغیر ذرات پکڑتا ہے۔

کم ٹارک سگ ماہی:شیشے سے لگے ہوئے، ایف آر پی، اور کاسٹ آئرن فلانجز کے لیے موزوں ہے۔

وسیع کیمیائی مطابقت:PTFE pH 0-14 کو ہینڈل کرتا ہے، SUS316 میش زیادہ تر میڈیا کو ہینڈل کرتا ہے۔

ایف ڈی اے کے مطابق درجات دستیاب ہیں:خوراک اور دواسازی کی ایپلی کیشنز

ورسٹائل میش کے اختیارات:دستیاب #40 سے #200 میش (SUS316)

حدود سے آگاہ ہونا ضروری ہے:

فلٹر میش کو وقتا فوقتا معائنہ کی ضرورت ہوتی ہے: جمنا دباؤ میں کمی یا نقصان کا سبب بن سکتا ہے۔

مسلسل بھاری فلٹرنگ کے لیے نہیں: بھاری ٹھوس مواد کو لوڈ کرنے کے لیے ایک وقف شدہ اسٹرینر استعمال کریں۔

موازنہ اور انتخاب گائیڈ

میٹل میش پی ٹی ایف ای گسکیٹ بمقابلہ میٹل جیکٹڈ بمقابلہ معیاری پی ٹی ایف ای

فوری انتخاب گائیڈ

میش سائز سلیکشن گائیڈ

پرائمری ایپلی کیشنز

تکنیکی وضاحتیں

دھاتی میش ریئنفورسڈ پی ٹی ایف ای گسکیٹ خصوصیات

دستیاب سائز

کوالٹی اشورینس

100% ورجن پی ٹی ایف ای رال — مستقل معیار، بیچ کے بعد بیچ

SUS316 سٹینلیس سٹیل میش — سنکنرن مزاحم، فوڈ گریڈ میٹریل

یکساں بانڈنگ — PTFE میش پرفوریشن کے ذریعے فیوز ہوا — کوئی ڈیلامینیشن نہیں۔

FDA-مطابق گریڈز دستیاب ہیں — کھانے، مشروبات، اور دواسازی کی ایپلی کیشنز کے لیے

مکمل ٹریس ایبلٹی — درخواست پر مواد کے سرٹیفکیٹ

لیڈ ٹائم — اسٹاک میں معیاری سائز (24-48 گھنٹے)؛ اپنی مرضی کے مطابق سائز 7-15 دن

کیس اسٹڈی

شمال مغربی چین میں قدرتی گیس جمع کرنے والے اسٹیشن پر، ایک 15MPa ہائی پریشر پائپ لائن طویل مدتی ہائی پریشر، بار بار دباؤ کے اتار چڑھاؤ، اور پیچیدہ میڈیا حالات میں کام کر رہی تھی۔ اصل سرپل زخم گسکیٹ آہستہ آہستہ سنکنرن اور سیلنگ انحطاط کا شکار ہوئے جو سنکنرن میڈیا اور بار بار دباؤ کے چکروں کی وجہ سے ہوتا ہے، جس سے رساو کے ممکنہ خطرات پیدا ہوتے ہیں اور پائپ لائن سسٹم کے محفوظ آپریشن کو متاثر کرتے ہیں۔

ان چیلنجوں سے نمٹنے کے لیے، 316L سٹینلیس سٹیل میش انسرٹس کے ساتھ مضبوط PTFE گسکیٹ متبادل حل کے طور پر نصب کیے گئے تھے۔ PTFE سگ ماہی کی تہہ بہترین کیمیائی مزاحمت فراہم کرتی ہے، جبکہ 316L سٹینلیس سٹیل میش ری انفورسمنٹ مکینیکل طاقت، دباؤ کی مزاحمت، اور طویل مدتی سگ ماہی استحکام کو بڑھاتی ہے۔

تبدیل کرنے کے بعد، پائپ لائن نے مسلسل 2 سال سے زیادہ عرصے تک دباؤ کے اتار چڑھاؤ کے حالات میں کام کیا ہے، سروس کی پوری مدت میں صفر رساو کے ساتھ قابل اعتماد سگ ماہی کارکردگی کو برقرار رکھا ہے۔

اکثر پوچھے گئے سوالات

سوال: دھاتی میش ریئنفورسڈ پی ٹی ایف ای گسکیٹ کیا ہے، اور مجھے اسے کب استعمال کرنا چاہیے؟

A: ایک میٹل میش ریئنفورسڈ پی ٹی ایف ای گسکیٹ (جسے اسٹرینر گاسکیٹ پی ٹی ایف ای یا ریئنفورسڈ پی ٹی ایف ای گسکیٹ بھی کہا جاتا ہے) پی ٹی ایف ای کی کیمیائی مزاحمت کو سٹینلیس سٹیل میش ری انفورسمنٹ یا فلٹریشن کے ساتھ جوڑتا ہے۔

جب آپ کو ہائی پریشر، تھرمل سائیکلنگ، یا ویکیوم سروس میں جہاں معیاری PTFE خراب ہو جائے گا، جب آپ کو کریپ ریزسٹنس اور بلو آؤٹ تحفظ کی ضرورت ہو تو تقویت یافتہ ورژن استعمال کریں۔

اسٹرینر ورژن کا استعمال کریں جب آپ کو فلینج کو سیل کرتے وقت اپنے فلو سٹریم سے ذرات کو ہٹانے کی ضرورت ہو، الگ اسٹرینر کو ختم کرنا، لیک پوائنٹس کو کم کرنا، اور انسٹالیشن لاگت کم کرنا۔

میش سائز #40 سے #200 (SUS316) اور FDA کے مطابق گریڈز میں دستیاب ہے۔

سوال: کون سے میش سائز دستیاب ہیں، اور میں صحیح کا انتخاب کیسے کروں؟

A: دھاتی میش کے ساتھ پی ٹی ایف ای گسکیٹ عام طور پر #40، #60، #100، #150، اور #200 میش (SUS316 سٹینلیس سٹیل) میں دستیاب ہیں۔

انتخاب گائیڈ:

#40 (موٹے): بڑے ٹھوس، slurries، کان کنی.

#60 (میڈیم): عام صنعتی فلٹریشن۔

#100 (ٹھیک): کیمیائی پروسیسنگ، اعتدال پسند فلٹریشن۔

#150-#200 (بہت عمدہ): دواسازی، اعلی پاکیزگی، کھانے کی درخواستیں۔

اعلی میش بہتر فلٹریشن فراہم کرتا ہے لیکن زیادہ پریشر ڈراپ۔ بھاری ٹھوس مواد کی لوڈنگ کے لیے، ایک وقف شدہ اسٹرینر کا استعمال کریں، گسکیٹ میش ہلکے سے اعتدال پسند ذرات کو ہٹانے کے لیے ہے۔

صحیح میش کو منتخب کرنے میں مدد کی ضرورت ہے؟ اپنے میڈیا، درجہ حرارت، دباؤ، اور ذرہ سائز کے ساتھ ہم سے رابطہ کریں۔

س: حدود کیا ہیں — اور سب سے عام غلطیاں؟

A: درجہ حرارت: -180°C سے +200°C مسلسل سروس۔

دباؤ: 6.4 MPa (64 بار) تک، موٹائی اور ڈیزائن پر منحصر ہے۔

کیمیکل: PTFE pH 0-14 — SUS316 میش زیادہ تر ایسڈز، الکلیس اور سالوینٹس کو ہینڈل کرتا ہے۔

تین عام غلطیاں:

(1) بھاری ٹھوس مواد کی لوڈنگ کے لیے اسٹرینر گاسکیٹ کا استعمال، میش کلگز، دباؤ بڑھتا ہے، اور گسکیٹ ناکام ہو سکتی ہے۔ بھاری ٹھوس چیزوں کے لیے ایک سرشار اسٹرینر کا استعمال کریں۔

(2) غلط میش سائز کا انتخاب: بہت زیادہ باریک دباؤ میں کمی کا سبب بنتا ہے۔ بہت موٹے ذرات کو گزرنے دیتا ہے۔

(3) متواتر معائنہ کو نظر انداز کرنا: فلٹر وقت کے ساتھ ڈھیلے یا خراب ہو سکتے ہیں۔ باقاعدگی سے معائنہ کریں.
