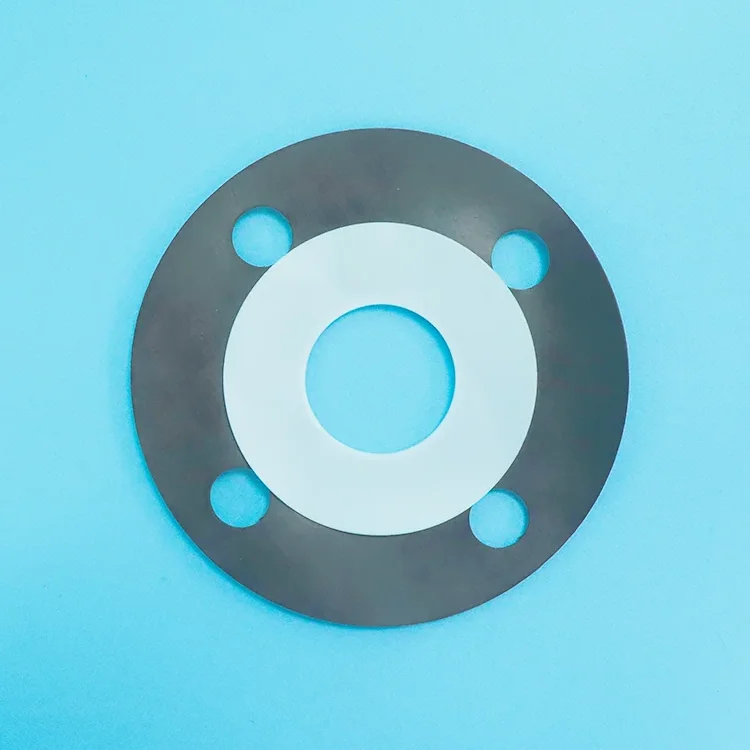

ٹائپ بی PTFE لفافہ گسکیٹ

ٹائپ بی پی ٹی ایف ای لفافے کی گسکیٹ کو پی ٹی ایف ای بلاک سے ایک مربع کراس سیکشن میں بنایا گیا ہے، فلر کور کو بغیر کسی سلٹ کے مکمل طور پر گھیرے ہوئے ہے۔ قسم A سے بہتر سگ ماہی کی سالمیت۔ ٹھوس PTFE سے کم قیمت۔

اپنا فلینج سائز اور میڈیا Taifno کو بھیجیں، ہم ایک پیشہ ور صنعت کار ہیں اور اپنی مرضی کے مطابق حل پیش کر سکتے ہیں۔

ٹائپ بی پی ٹی ایف ای لفافہ گسکیٹ کیا ہے؟

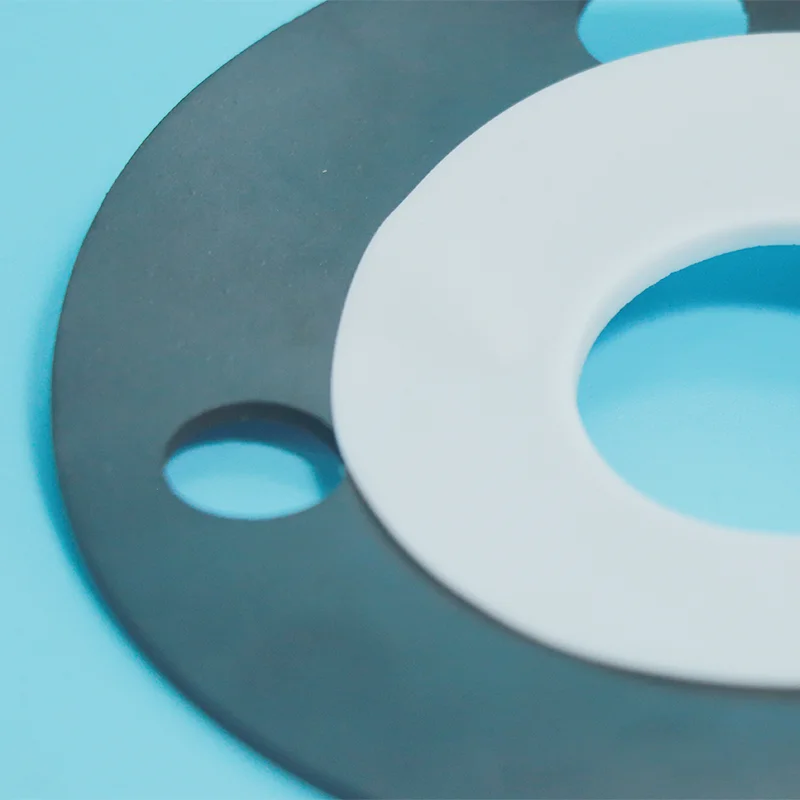

ایک قسم B PTFE لفافہ گاسکیٹ ایک PTFE بیرونی جیکٹ پر مشتمل ہوتا ہے جو ٹھوس PTFE بلاک یا شیٹ سے تیار کیا جاتا ہے، جو ایک نرم فلر کور کو مکمل طور پر سمیٹتا ہے۔ ٹائپ اے کے برعکس (جس میں بیرونی کنارے سے کٹا ہوا ہے)، ٹائپ بی کو مربع کراس سیکشن کے ساتھ مشین بنایا گیا ہے اور اس میں کوئی سلٹ نہیں ہے — فلر کور مکمل طور پر PTFE لفافے کے اندر بند ہے۔

ساخت:

پی ٹی ایف ای جیکٹ: پی ٹی ایف ای بلاک یا شیٹ سے ایک مربع کراس سیکشن میں مشینی، فلر کور کو بغیر کسی بے نقاب سلٹ کے مکمل طور پر گھیرے ہوئے

فلر کور: غیر دھاتی مواد جیسے نان ایسبیسٹس ربڑ شیٹ، کمپریسڈ فائبر، یا گریفائٹ کمپوزٹ شیٹ

قسم B کی تعمیر: مشین شدہ مربع کراس سیکشن کے ساتھ مکمل لفافہ، کوئی سلٹ، کوئی بے نقاب فلر، بہتر سگ ماہی سالمیت

اہم خصوصیات:

کوئی سلٹ نہیں: فلر کور مکمل طور پر PTFE جیکٹ کے اندر بند ہے، کوئی کمزور نقطہ نظر نہیں آتا

سگ ماہی کی بہتر سالمیت: مشینی تعمیر قسم A کے مقابلے میں اعلیٰ سگ ماہی کارکردگی فراہم کرتی ہے۔

اندرونی قطر کی مماثلت: اندرونی قطر کو فلینج بور سے ملنے کے لیے مشین بنایا جا سکتا ہے، بہاؤ میں ہنگامہ آرائی کو روکنا اور کٹاؤ کو کم کرنا

موازنہ اور انتخاب گائیڈ

ٹائپ اے بمقابلہ ٹائپ بی بمقابلہ ٹائپ سی بمقابلہ ٹھوس پی ٹی ایف ای

فوری انتخاب گائیڈ

پرائمری ایپلی کیشنز

تکنیکی وضاحتیں

ٹائپ بی پی ٹی ایف ای لفافہ گاسکیٹ پراپرٹیز

دستیاب فلر کے اختیارات

کیس اسٹڈی

شنگھائی میں ایک بڑے پیٹرو کیمیکل پلانٹ میں، ایتھیلین کریکر گیس کمپریسر (کلاس 300) کا آؤٹ لیٹ پائپ لائن والو H₂S پر مشتمل سروس کی شرائط کے تحت کام کرتا ہے جس میں سنکنرن میڈیا، بلند درجہ حرارت، دباؤ کے اتار چڑھاؤ، اور بار بار اسٹارٹ اسٹاپ سائیکل ہوتے ہیں۔ وائنڈنگ میٹریل اور فلر پرزوں کے سنکنرن کی وجہ سے طویل مدتی آپریشن کے دوران اصل سرپل زخم کی گسکیٹ آہستہ آہستہ سیلنگ کی کارکردگی کھو دیتی ہے، جس سے رساو کے ممکنہ خطرات پیدا ہوتے ہیں اور دیکھ بھال کی ضروریات میں اضافہ ہوتا ہے۔

ان چیلنجوں سے نمٹنے کے لیے، پلانٹ نے موجودہ گاسکیٹوں کو ٹائپ بی PTFE- encapsulated gaskets سے بدل دیا۔ مکمل طور پر PTFE جیکٹ والے لچکدار فلر کور کی خصوصیت کے ساتھ، یہ ڈیزائن H₂S، تیزاب، الکلیس، اور دیگر جارحانہ کیمیکلز کے خلاف بہترین مزاحمت فراہم کرتا ہے جبکہ عمل کے درمیانے اور اندرونی فلر مواد کے درمیان براہ راست رابطے کو روکتا ہے۔ کمپریس ایبل کور بہتر ریکوری پرفارمنس بھی فراہم کرتا ہے، جس سے گسکیٹ کو آپریشن کے دوران فلینج کی بے قاعدگیوں اور دباؤ کے اتار چڑھاؤ کی تلافی کرنے کی اجازت ملتی ہے۔

تنصیب کے بعد، قسم B PTFE- encapsulated gaskets نے ethylene کریکر گیس کمپریسر آؤٹ لیٹ والو ایپلی کیشن میں سگ ماہی کی مستحکم کارکردگی حاصل کی۔ 4 سالہ ٹرناراؤنڈ سائیکل کے دوران، سسٹم نے صفر رساو کو برقرار رکھا، جس سے پیٹرو کیمیکل سیلنگ ایپلی کیشنز کی مانگ میں PTFE- encapsulated gasket ٹیکنالوجی کی طویل مدتی وشوسنییتا کا مظاہرہ کیا گیا جبکہ بحالی کی فریکوئنسی کو کم کیا گیا اور آپریشنل حفاظت کو بہتر بنایا گیا۔

اکثر پوچھے گئے سوالات

سوال: ٹائپ بی پی ٹی ایف ای لفافہ گسکیٹ کیا ہے، اور مجھے اسے کب استعمال کرنا چاہیے؟

A: A Type B PTFE لفافہ گسکیٹ ایک مشینی PTFE جیکٹ ہے جس کا مربع کراس سیکشن ہے، بغیر کسی سلٹ کے نرم فلر کور کو مکمل طور پر گھیرے ہوئے ہے۔ مکمل لفافہ ٹائپ A (سلٹ ٹائپ) کے مقابلے میں اعلیٰ سگ ماہی کی سالمیت فراہم کرتا ہے، کوئی بے نقاب فلر کور، کوئی ممکنہ کمزور نقطہ۔ اندرونی قطر کو فلینج بور سے ملنے کے لئے مشین کیا جا سکتا ہے، بہاؤ کی ہنگامہ خیزی کو روکتا ہے۔

جب قسم B استعمال کریں۔: آپ کو درمیانے درجے سے زیادہ دباؤ والی corrosive سروس (5.0 MPa تک) کے لیے Type A سے بہتر سگ ماہی قابل اعتماد کی ضرورت ہے لیکن آپ ٹھوس PTFE کی ادائیگی نہیں کرنا چاہتے۔

جب ٹائپ بی استعمال نہ کریں۔: کم دباؤ، لاگت سے متعلق حساس ایپلیکیشنز جہاں قسم A کافی ہے۔ ہائی پریشر یا بڑے قطر کی خدمت کے لیے، قسم C پر غور کریں۔ حتمی کیمیائی پاکیزگی اور کسی بھی رسک کے خطرے کے لیے، ٹھوس PTFE پر غور کریں۔

سوال: ٹائپ بی بمقابلہ ٹھوس پی ٹی ایف ای گسکیٹ، مجھے کس کا انتخاب کرنا چاہیے؟

A: قسم B (لفافہ) PTFE جیکٹ سے کیمیکل مزاحمت پیش کرتا ہے جس میں فلر کور سے کمپریسبلٹی ہوتی ہے، ٹھوس PTFE سے کم قیمت پر۔

تاہم، فلر کور پر حملہ کیا جا سکتا ہے اگر میڈیا وقت کے ساتھ PTFE جیکٹ کے ذریعے پھیل جائے۔ ٹھوس پی ٹی ایف ای گسکیٹ زیادہ سے زیادہ کیمیائی مزاحمت اور پاکیزگی پیش کرتا ہے، کوئی فلر کور نہیں، کوئی خطرہ نہیں ہے۔

لیکن اس کی قیمت کافی زیادہ ہے اور یہ کم لچکدار ہے (اسپرنگ بیک فراہم کرنے کے لیے کوئی فلر کور نہیں)۔

فوری اصول:

درمیانے درجے کا دباؤ، لاگت کے لحاظ سے، سنکنار سروس → قسم B۔

ہائی پریشر، انتہائی صاف، اہم سروس، کوئی خطرہ قابل قبول نہیں → ٹھوس پی ٹی ایف ای۔

س: حدود کیا ہیں اور سب سے عام غلطیاں کیا ہیں؟

A: درجہ حرارت: +200 ° C تک

دباؤ: 5.0 MPa (50 بار) تک۔

کیمیکل: pH 0-14 عالمگیر مزاحمت، پگھلی ہوئی الکلی دھاتوں یا اعلی درجہ حرارت پر عنصری فلورین کے ساتھ مطابقت نہیں رکھتی۔ پی ٹی ایف ای وقت کے ساتھ کچھ کیمیکلز (نائٹرک ایسڈ، کلورین، ایتھیلین آکسائیڈ) کے ذریعے پھیل سکتا ہے۔

عام غلطیاں:

(1) ایپلی کیشنز میں ٹائپ بی کا استعمال کرنا جہاں میڈیا PTFE میں داخل ہوتا ہے: کچھ کیمیکلز وقت کے ساتھ PTFE کے ذریعے پھیل سکتے ہیں اور فلر کور پر حملہ کر سکتے ہیں، گاسکیٹ کو باقاعدگی سے تبدیل کر سکتے ہیں یا ٹھوس PTFE گسکیٹ استعمال کر سکتے ہیں۔

(2) زیادہ سخت کرنا: ضرورت سے زیادہ کمپریشن PTFE جیکٹ کو نقصان پہنچا سکتا ہے، کنٹرول شدہ ٹارک استعمال کریں۔

(3) سائز کا غلط انتخاب: DN500 تک کے سائز کے لیے A اور B قسموں کی سفارش کی جاتی ہے، بڑے قطر کے لیے، قسم C کو ترجیح دی جاتی ہے۔
