معیاری PTFE گسکیٹ میں زیادہ دباؤ میں میکانکی طاقت کی کمی ہو سکتی ہے، جبکہ ربڑ کی گسکیٹ جارحانہ کیمیکل میڈیا میں خراب ہو سکتی ہیں۔ ڈھیلے جیکٹ کی تہوں کے ساتھ روایتی PTFE لفافے کی گسکیٹ بھی فولڈنگ، فلر کی نمائش یا تنصیب کے نقصان کا شکار ہو سکتی ہیں۔ دھاتی پوش توسیع شدہ PTFE گسکیٹ ان حدود کو ایک نالیدار سٹینلیس سٹیل کور کے ساتھ حل کرتی ہے جو مکمل طور پر پھیلے ہوئے PTFE (ePTFE) کے ذریعے شامل ہوتی ہے، جس سے بے نقاب فلر کے بغیر ایک بانڈڈ ون پیس ڈھانچہ بنتا ہے۔
معیاری PTFE گسکیٹ میں زیادہ دباؤ میں میکانکی طاقت کی کمی ہو سکتی ہے - وہ رینگتے اور باہر نکل جاتے ہیں۔
ربڑ کی گسکیٹ جارحانہ کیمیکل میڈیا میں انحطاط کر سکتی ہے، جس سے سوجن، کریکنگ اور رساؤ ہو سکتا ہے۔
ڈھیلی جیکٹ کی تہوں کے ساتھ روایتی PTFE لفافے کی گسکیٹیں فولڈ ہو سکتی ہیں، فلر کو بے نقاب کر سکتی ہیں یا انسٹالیشن کے دوران فیل ہو سکتی ہیں۔
دھاتی پوش توسیع شدہ PTFE گسکیٹ تینوں کو حل کرتی ہے:ایک نالیدار سٹینلیس سٹیل کور مکمل طور پر پھیلے ہوئے پی ٹی ایف ای (ای پی ٹی ایف ای) کے ذریعے سمیٹا ہوا ہے، جس سے بغیر کسی بے نقاب فلر کے بانڈڈ ون پیس ڈھانچہ بنتا ہے۔ سٹینلیس سٹیل کور بلو آؤٹ مزاحمت، ساختی معاونت اور بہار کی واپسی کی بحالی فراہم کرتا ہے۔ پھیلی ہوئی PTFE پرت pH 0–14 کیمیائی مزاحمت اور کم بولٹ ٹارک کے ساتھ ناہموار یا حساس فلینجز کو سیل کرنے کے لیے اعلی سکڑاؤ فراہم کرتی ہے۔ کارکردگی -196 °C سے +200 °C، دباؤ 210 بار تک۔

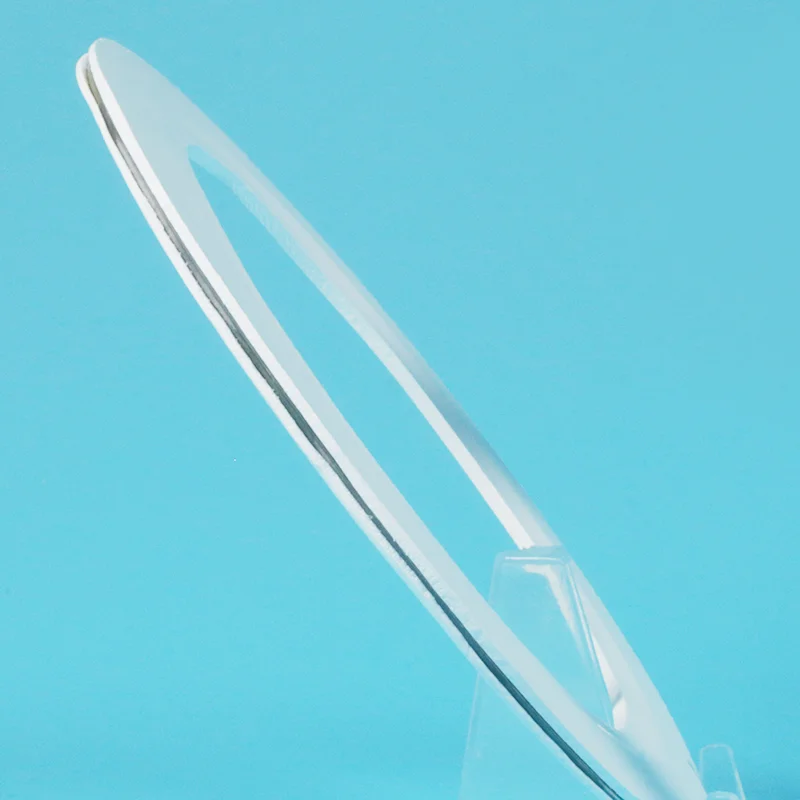

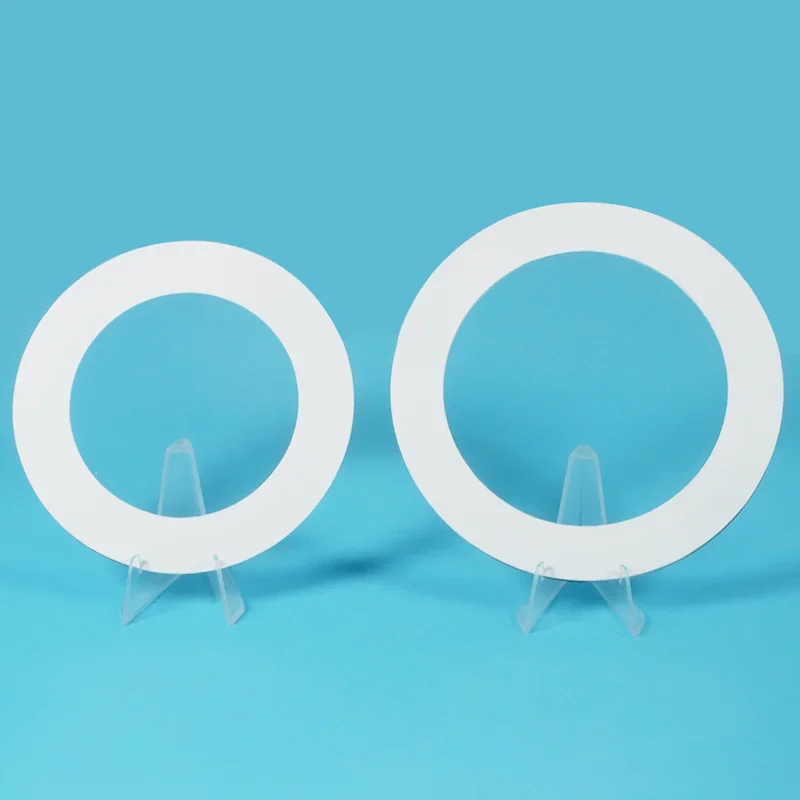

میٹل کلڈ ایکسپینڈڈ پی ٹی ایف ای گیسکٹ ایک نالیدار سٹینلیس سٹیل ریانفورسمنٹ کور کو مکمل بانڈڈ ایکسپنڈڈ پی ٹی ایف ای (ای پی ٹی ایف ای) کی بیرونی تہہ کے ساتھ جوڑتی ہے۔ یہ جامع ڈیزائن دھات کی مکینیکل طاقت کو ePTFE کی لچک اور کیمیائی مزاحمت کے ساتھ مربوط کرتا ہے، جس سے ایپلی کیشنز کی مانگ میں سگ ماہی کی مستحکم کارکردگی ملتی ہے۔
اندرونی دھاتی داخل کمک کی تہہ کے طور پر کام کرتی ہے، جو کہ ہائی پریشر آپریشن اور پریشر سائیکلنگ کے دوران بہار کی واپسی، بلو آؤٹ مزاحمت اور ساختی استحکام فراہم کرتی ہے۔
نرم مائیکرو پورس پی ٹی ایف ای پرت ناہموار فلینج کی سطحوں کے مطابق ہے اور کم بولٹ بوجھ کے تحت سگ ماہی کی کارکردگی کو برقرار رکھتی ہے، جس سے یہ شیشے کی لکیر والے، پلاسٹک اور دیگر حساس فلینج سسٹم کے لیے موزوں ہے۔
علیحدہ PTFE تہوں کے ساتھ روایتی لفافے کی گسکیٹ کے برعکس جو انسٹالیشن کے دوران شفٹ یا فولڈ ہو سکتی ہیں، ePTFE جیکٹ مستقل طور پر دھاتی کور سے جڑی ہوتی ہے۔ یہ بے نقاب فلر، تنصیب کو پہنچنے والے نقصان اور سگ ماہی کی ناکامیوں کو روکتا ہے۔
| فیچر | ePTFE دھاتی جیکٹ والا | معیاری PTFE گسکیٹ | روایتی لفافہ گسکیٹ | ربڑ / ایلسٹومر |
|---|---|---|---|---|
| بلو آؤٹ مزاحمت | ✅ عمدہ - دھاتی کور | ❌ غریب - نرم | ⚠️ معتدل — فلر پر منحصر | ❌ غریب |
| تنصیب کی وشوسنییتا | ✅ بندھے ہوئے - ڈھیلے پتے نہیں۔ | ✅ سادہ | ❌ ناقص - پتے پیچھے ہو جاتے ہیں۔ | ✅ سادہ |
| کم ٹارک سگ ماہی | ✅ بہترین — ePTFE موافق ہے۔ | ❌ غریب - سخت | ✅ اچھا | ✅ اچھا |
| کیمیائی مزاحمت | ★★★★★ پی ایچ 0–14 | ★★★★★ | ★★★★☆ | ★★☆☆☆ |
| درجہ حرارت کی حد | -196 °C سے +200 °C | -180 °C سے +200 °C | -180 °C سے +200 °C | -40 °C سے +150 °C |
| موافقت | ★★★★★ گڑھے بھرتے ہیں۔ | ★★☆☆☆ | ★★★☆☆ | ★★★★★ |
| تھرمل سائیکل کی کارکردگی | ★★★★★ دھاتی اسپرنگس واپس | ★★☆☆☆ | ★★★☆☆ | ★★★☆☆ |
| شیشے کی قطار والا فلانج دوستانہ | ✅ ہاں - کم ٹارک | ✅ ہاں | ✅ ہاں - کم ٹارک | ❌ نہیں |
| لاگت | $$$ | $ | $$ | $$ |
| اگر آپ کی درخواست ہے… | منتخب کریں… |
|---|---|
| شیشے کی لکیر والے اسٹیل فلینجز - لہراتی، ناہموار سطحیں۔ | ای پی ٹی ایف ای میٹل جیکٹڈ - کم ٹارک، بانڈڈ، موافق |
| ہائی پریشر + تھرمل سائیکلنگ | ePTFE Metal-Jacketed — میٹل کور اسپرنگ بیک فراہم کرتا ہے۔ |
| جارحانہ کیمیکل + انتہائی درجہ حرارت | ePTFE Metal-Jacketed — عالمگیر کیمیائی مزاحمت، وسیع درجہ حرارت کی حد |
| روایتی لفافہ گسکیٹ سیون پر ناکام ہوتے رہتے ہیں۔ | ePTFE Metal-Jacketed — بانڈڈ تعمیر ڈھیلے پتوں کی ناکامیوں کو ختم کرتی ہے۔ |
| معیاری سٹیل flanges، صاف میڈیا، کم قیمت | معیاری PTFE گسکیٹ |
| پانی، ہوا، کم درجہ حرارت | ربڑ کی گسکیٹ |
| صنعت | درخواست | کلیدی ضرورت |
|---|---|---|
| کیمیکل پروسیسنگ | شیشے سے لگے ہوئے ری ایکٹر، پائپ فلینجز — تیزاب، سالوینٹس، سنکنرن میڈیا | کم ٹارک، عالمگیر کیمیائی مزاحمت، لہراتی فلانج سگ ماہی۔ |
| فارماسیوٹیکل | جراثیم سے پاک پروسیسنگ کا سامان، بائیوریکٹرز - ایف ڈی اے کی تعمیل | خالص PTFE، کوئی آلودگی نہیں، کم ٹارک |
| خوراک اور مشروبات | سینیٹری کنکشن، بھرنے کا سامان - ایف ڈی اے کی تعمیل | خالص ePTFE، آسان صفائی، کوئی آلودگی نہیں |
| گودا اور کاغذ | ڈائجسٹر فلینجز، بڑے قطر کی پائپنگ - تھرمل سائیکلنگ | مطابقت، تھرمل سائیکل کی کارکردگی |
| پاور جنریشن | بھاپ کے نظام، کمڈینسر فلینجز - اعلی درجہ حرارت | وسیع درجہ حرارت کی حد، بہار واپس |
| پیٹرو کیمیکل | پائپ لائن فلینجز، ہیٹ ایکسچینجرز — ہائی پریشر، H₂S | بلو آؤٹ مزاحمت، کیمیائی مزاحمت |
دھاتی کور کے بغیر خالص توسیع شدہ PTFE کے لیے، دیکھیںتوسیع شدہ PTFE مصنوعات; ٹھوس دھاتی کور کے ساتھ دھاتی پہنے ہوئے PTFE گسکیٹ کے لیے، دیکھیںدھات پہنے پی ٹی ایف ای گسکیٹ، اور مکملPTFE gasketsرینج تمام سگ ماہی فارموں کی فہرست دیتا ہے۔




چیلنج:ایک کیمیکل پلانٹ شیشے کی لکیر والے اسٹیل ری ایکٹر کے کور پر سخت PTFE گاسکیٹ استعمال کر رہا تھا۔ زیادہ ٹارک کی ضرورت سے شیشے کی پرت ٹوٹ جاتی ہے، جس کی وجہ سے $15,000 فی سال مرمت کے اخراجات اور آلودگی کے خطرات ہوتے ہیں۔ روایتی لفافے کی گسکیٹوں میں PTFE کے ڈھیلے پتے ہوتے تھے جو تنصیب کے دوران پیچھے ہو جاتے ہیں، فلر کو تیزاب کے حملے کا نشانہ بناتے ہیں اور 3-6 ماہ کے بعد رساو کا باعث بنتے ہیں۔
حل:نالیدار سٹینلیس سٹیل کور کے ساتھ میٹل کلڈ ایکسپینڈڈ پی ٹی ایف ای گسکیٹ نصب ہے۔ بانڈڈ تعمیر نے ڈھیلے پتوں کو ختم کیا۔ ePTFE جیکٹ کم ٹارک پر مہربند ہے۔
نتیجہ:صفر شیشے کی پرت کو نقصان۔ کم ٹارک کے ساتھ کامل مہر۔ تنصیب قابل اعتماد، کوئی جوڑ پتے نہیں. 3 سال سے کوئی رساو نہیں۔ شیشے کی مرمت کے اخراجات میں $15,000/سال کو ختم کیا گیا۔
چیلنج:مضبوط تیزاب کو سنبھالنے والا ایک کیمیکل پروسیسنگ پلانٹ روایتی PTFE لفافہ گاسکیٹ کے ذریعے پارمیشن سے گیس کی خرابی کا سامنا کر رہا تھا۔ لفافے کے اندر بھرنے والوں پر PTFE کے ذریعے پھیلنے والے میڈیا کے ذریعے آہستہ آہستہ حملہ کیا گیا، جس سے موٹائی میں کمی اور بولٹ کے بوجھ میں کمی واقع ہوئی۔
حل:کیمیاوی طور پر غیر فعال ePTFE فلر رِنگز اور بانڈڈ کنسٹرکشن کے ساتھ میٹل کلڈ ایکسپینڈڈ پی ٹی ایف ای گسکیٹ سے تبدیل کیا گیا، کوئی چپکنے والی سیون نہیں، سنکنرن کے لیے کوئی راستہ نہیں۔
نتیجہ:مکمل کیمیائی جڑتا حاصل کر لیا. لفافے کے ذریعے کسی بھی میڈیا کے پھیلاؤ نے اب ناکامی کا سبب نہیں بنایا - تمام اندرونی اجزاء کیمیائی طور پر غیر فعال تھے۔ گاسکیٹ کی زندگی 6 ماہ سے 3+ سال تک بڑھا دی گئی۔
چیلنج:ایک فارماسیوٹیکل پلانٹ کو 48" شیشے کی لکیر والے فلینجز کے لیے گسکیٹ کی ضرورت تھی۔ روایتی لفافے کی گسکیٹ کو انسٹال کرنا مشکل تھا، PTFE کے پتے پیچھے ہو جاتے تھے، جس سے رساو، پیداوار میں رکاوٹیں اور حفاظتی مسائل پیدا ہوتے تھے۔ محتاط سیدھ کی ضرورت کی وجہ سے تنصیب میں گھنٹے لگتے تھے۔
حل:سٹینلیس سٹیل کور کے ساتھ بندھے ہوئے ePTFE دھاتی جیکٹ والے گسکیٹ۔ کوئی ڈھیلے پتے نہیں، سادہ تنصیب۔
نتیجہ:تنصیب کا وقت 2 گھنٹے سے کم کر کے 30 منٹ فی فلانج کر دیا گیا۔ 18 ماہ کے بعد صفر کا رساو۔ تنصیب کی کوئی خرابی نہیں ہے۔ متبادل کی ضرورت نہیں ہے۔
نوٹ: اصل کیس کے نتائج درخواست کی شرائط کے لحاظ سے مختلف ہوتے ہیں۔ درخواست کے لیے مخصوص سفارشات کے لیے ہم سے رابطہ کریں۔
| بنیادی مواد | کے لیے بہترین |
|---|---|
| 304 سٹینلیس سٹیل | عام کیمیکل سروس، معیاری ایپلی کیشنز |
| 316 سٹینلیس سٹیل | بہتر سنکنرن مزاحمت — جارحانہ کیمیکلز، نمکین پانی |
| 316L سٹینلیس سٹیل | بہتر سنکنرن مزاحمت - تیزابیت والے ماحول |
| Hastelloy® C-276 | انتہائی سنکنرن مزاحمت - انتہائی جارحانہ کیمیکلز، تیزاب |
| Inconel® | اعلی درجہ حرارت کی طاقت — انتہائی گرمی (+200 °C+) |
| Monel® | سمندری پانی، نمکین پانی - بہترین سمندری مزاحمت |




جب معیاری PTFE رینگتا ہے یا دباؤ میں باہر نکل جاتا ہے، کیمیکلز میں ربڑ کم ہو جاتا ہے، یا تنصیب کے دوران PTFE کے ڈھیلے پتوں کی وجہ سے سیون پر روایتی لفافے کے گسکیٹ رس جاتے ہیں تو اسے استعمال کریں۔کے لیے بہترین:شیشے کی لکیر والے اسٹیل فلینجز، ہائی پریشر، تھرمل سائیکلنگ، جارحانہ کیمیکلز، اور نازک سطحیں جن کو کم ٹارک کی ضرورت ہوتی ہے۔روایتی لفافہ گسکیٹ سے اہم فرق:بانڈڈ کنسٹرکشن - کوئی ڈھیلے PTFE پتے نہیں جو واپس جوڑ سکتے ہیں۔ ہموار ID اور OD - سنکنرن یا پارمیشن کے لئے کوئی راستہ نہیں ہے۔
لاگت کا انحصار قطر، موٹائی، بنیادی مواد (304/316 SS بمقابلہ Hastelloy/Inconel) اور مقدار پر ہوتا ہے۔کل لاگت کا نظارہ:معیاری PTFE سے زیادہ پیش رفت، لیکن 3-5 سال تک چلنے والی ایک گسکیٹ متعدد تبدیلیوں، ڈاؤن ٹائم اور شیشے کی مرمت کے اخراجات کو ختم کرتی ہے۔ 3 سالوں میں، کل لاگت معیاری PTFE سے کم ہے جو ہر 6-12 ماہ بعد تبدیل کی جاتی ہے۔لیڈ ٹائم:حسب ضرورت سائز 7-15 دن؛ شپنگ ہوا 5-10 دن، سمندر 15-30 دن.
درجہ حرارت:-196 °C سے +200 °C۔دباؤ:210 بار تک۔کیمیائی:پی ایچ 0–14، عالمگیر۔تین عام غلطیاں:(1) زیادہ سخت کرنا - یہ معیاری PTFE سے کم ٹارک پر سیل کرتا ہے، زیادہ سختی ePTFE جیکٹ کو نقصان پہنچاتی ہے۔ (2) PTFE جیکٹ کو نقصان پہنچانا — ePTFE نرم ہے، احتیاط سے ہینڈل کریں؛ (3) اسے روایتی لفافے کی گسکیٹ سمجھنا — یہ بانڈڈ ہے، ایک ٹکڑے کی تعمیر، کوئی ڈھیلے پتے نہیں، تنصیب کے دوران تہہ شدہ تہوں کو چیک کرنے کی ضرورت نہیں۔
اپنے فلینج کا سائز، دباؤ، درجہ حرارت اور میڈیا بھیجیں۔ Taifno بنیادی مواد کی تصدیق کرے گا (304/316 SS، Hastelloy، Inconel، Monel)، موٹائی (2.3–14 mm) اور لیڈ ٹائم — تشخیص اور فیکٹری سے براہ راست کوٹیشن کے لیے مفت نمونہ۔
