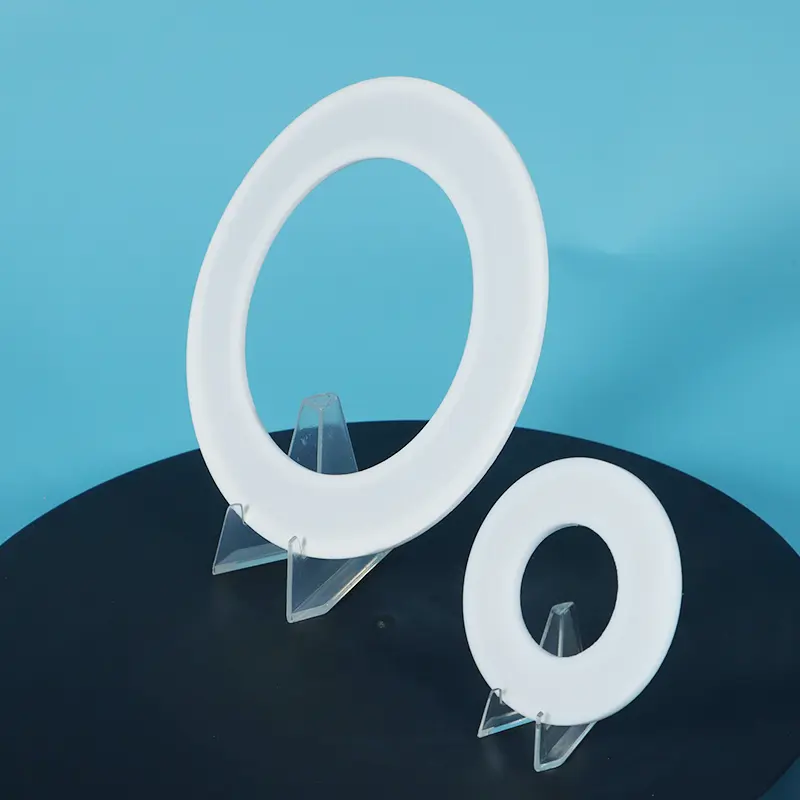

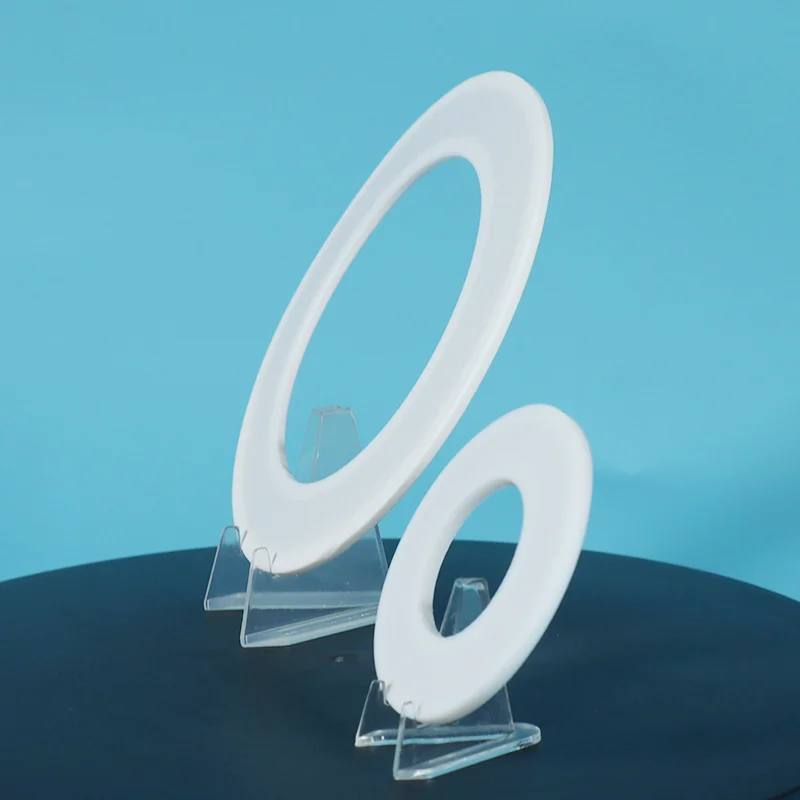

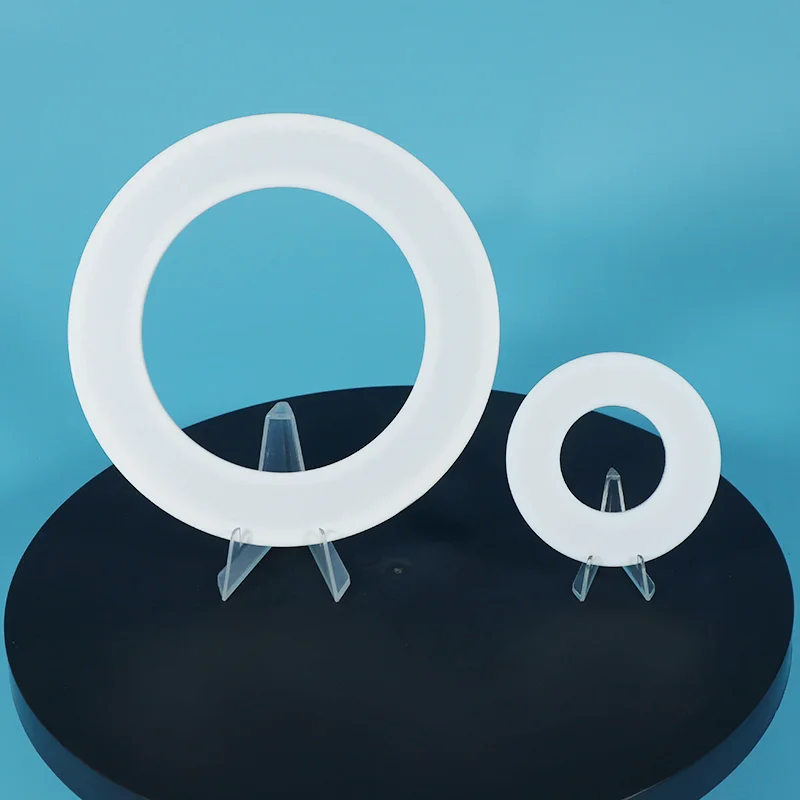

دھاتی پہنے ہوئے PTFE گسکیٹ

PTFE کی کیمیائی مزاحمت کے ساتھ دھات کی طاقت کی ضرورت ہے؟ Taifno عالمی خریداروں کے لیے Metal Clad PTFE Gaskets پیش کرتا ہے۔ دھاتی کور صرف پولیمر گاسکیٹ سے کہیں زیادہ ساختی طاقت، بلو آؤٹ مزاحمت، اور اعلی درجہ حرارت کی صلاحیت فراہم کرتا ہے۔ PTFE کور کیمیائی مزاحمت اور قابل اعتماد سگ ماہی کی سطح فراہم کرتا ہے۔

دھاتی پہنے پی ٹی ایف ای گسکیٹ کیا ہے؟

میٹل کلڈ پی ٹی ایف ای گسکیٹ ایک ٹھوس دھاتی کور (عام طور پر 304/316 سٹینلیس سٹیل، کاربن سٹیل، کاپر، یا ٹائٹینیم) پر مشتمل ہوتا ہے جو مکمل یا جزوی طور پر PTFE جیکٹ سے ڈھکا ہوتا ہے۔ دھاتی کور صرف پولیمر گاسکیٹ سے کہیں زیادہ ساختی طاقت، بلو آؤٹ مزاحمت، اور اعلی درجہ حرارت کی صلاحیت فراہم کرتا ہے۔ PTFE کور عالمگیر کیمیائی مزاحمت (pH 0-14) اور ایک قابل اعتماد سیلنگ سطح فراہم کرتا ہے۔

ساخت:

دھاتی کور: ساختی طاقت، بلو آؤٹ مزاحمت، اور اعلی درجہ حرارت کی صلاحیت فراہم کرتا ہے

PTFE جیکٹ: عالمگیر کیمیائی مزاحمت (pH 0-14)، نان اسٹک سطح فراہم کرتا ہے، اور دھاتی کور کو سنکنرن سے بچاتا ہے

فلر کور (اختیاری): دھاتی کور کے اندر غیر ایسبیسٹوس، گریفائٹ، یا پی ٹی ایف ای فلر اضافی لچک فراہم کرتا ہے

اہم خصوصیات:

دھاتی طاقت: انتہائی دباؤ (100 MPa تک) اور درجہ حرارت (+700 ° C تک) ہینڈل کرتا ہے

PTFE تحفظ: PTFE جیکٹ کیمیائی مزاحمت فراہم کرتی ہے اور آلودگی کو روکتی ہے۔

بڑے قطر کی صلاحیت: DN5000 تک — ہیٹ ایکسچینجرز اور بڑے برتنوں کے لیے مثالی

پیچیدہ شکلیں: گول، بیضوی اور مستطیل شکلوں میں تیار کی جا سکتی ہیں۔

موازنہ اور انتخاب گائیڈ

پی ٹی ایف ای میٹل جیکٹڈ بمقابلہ سرپل زخم بمقابلہ ٹائپ سی بمقابلہ ٹھوس پی ٹی ایف ای

فوری انتخاب گائیڈ

پرائمری ایپلی کیشنز

تکنیکی وضاحتیں

دھاتی پوش پی ٹی ایف ای گسکیٹ خصوصیات

میٹل کور کے دستیاب اختیارات

کوالٹی اشورینس

100% ورجن پی ٹی ایف ای رال — مستقل معیار، بیچ کے بعد بیچ

پریمیم میٹل کور — اعلی طاقت، سنکنرن مزاحم مواد

مکمل ٹریس ایبلٹی — درخواست پر دستیاب مواد کے سرٹیفکیٹ

حسب ضرورت مینوفیکچرنگ — سرکلر، بیضوی، اور مستطیل شکلیں دستیاب ہیں۔

بڑے قطر کی صلاحیت — DN5000 (5 میٹر) تک

لیڈ ٹائم — معیاری سائز 5-10 دن؛ پیچیدگی کے لحاظ سے اپنی مرضی کے مطابق سائز 10-20 دن

کیس اسٹڈی

جیانگسو میں ایک عمدہ کیمیکل پلانٹ میں، ڈی این 1200 مین ہول سے لیس شیشے کی لکیر والا پولیمرائزیشن ری ایکٹر تھرمل سائیکلنگ کے مطالبے کے حالات میں کام کر رہا تھا، جس میں ہر روز محیط درجہ حرارت اور 200 ℃ کے درمیان درجہ حرارت کا ایک چکر تھا۔

اگرچہ ٹھوس PTFE گسکیٹ نے بہترین کیمیائی مزاحمت کی پیشکش کی، لیکن ان کی ساختی کمک کی کمی کی وجہ سے بار بار تھرمل سائیکلنگ کے دوران رینگنے کی خرابی، تناؤ میں نرمی، اور سگ ماہی کے دباؤ میں کمی واقع ہوئی۔ نتیجے کے طور پر، تقریباً ایک ماہ کے آپریشن کے بعد رساو ہوا، جس سے پیداوار کا تسلسل متاثر ہوا۔

ہائی ٹمپریچر سائیکلنگ کے چیلنجوں اور شیشے سے لگے ہوئے آلات کی سگ ماہی کی ضروریات پر قابو پانے کے لیے، PTFE- encapsulated gaskets کے ساتھ 304 سٹینلیس سٹیل کوروگیٹڈ کور متبادل حل کے طور پر نصب کیے گئے تھے۔ PTFE encapsulation تہہ شاندار کیمیائی مزاحمت فراہم کرتی ہے، جبکہ نالیدار سٹینلیس سٹیل کور میکانکی طاقت، بحالی کی کارکردگی، اور تھرمل سائیکلنگ کے خلاف مزاحمت کو بڑھاتا ہے۔

تبدیل کرنے کے بعد، گسکیٹ کی سروس کی زندگی کو تقریباً 1 ماہ سے بڑھا کر 10 ماہ کر دیا گیا، جس سے دیکھ بھال کی فریکوئنسی میں نمایاں کمی آئی اور پولیمرائزیشن ری ایکٹر کی طویل مدتی وشوسنییتا کو بہتر بنایا گیا۔

اکثر پوچھے گئے سوالات

س: میٹل کلڈ پی ٹی ایف ای گاسکیٹ بمقابلہ سرپل زخم گیسکیٹ، مجھے کون سا انتخاب کرنا چاہئے؟

A: دونوں ہائی پریشر اور زیادہ درجہ حرارت کو ہینڈل کرتے ہیں، لیکن وہ مختلف ایپلی کیشنز پیش کرتے ہیں۔

دھاتی پہنے ہوئے PTFE گسکیٹ: ایک ٹھوس دھاتی کور جو مکمل طور پر یا جزوی طور پر PTFE میں ڈھکا ہوا ہے۔ کیمیکل سروس کے لیے بہترین جہاں PTFE کیمیائی مزاحمت کی ضرورت ہو، ہیٹ ایکسچینجرز، بڑے قطر کے فلینجز (DN5000 تک) اور پیچیدہ شکلیں (سرکلر، بیضوی، مستطیل)۔

سرپل زخم گسکیٹ: ان کے درمیان فلر (گریفائٹ/PTFE) کے ساتھ V کی شکل والی دھاتی وائنڈنگز۔ ہائی پریشر، اعلی درجہ حرارت، بھاپ، اور DN1500 تک معیاری ASME فلینج ایپلی کیشنز کے لیے بہترین۔

فوری اصول:

کیمیکل سروس، بڑا قطر، پیچیدہ شکلیں → دھاتی جیکٹ۔

ہائی پریشر، اعلی درجہ حرارت، بھاپ، معیاری فلینجز → سرپل زخم۔

سوال: میٹل کلڈ پی ٹی ایف ای گسکیٹ کس درجہ حرارت اور دباؤ کو سنبھال سکتے ہیں؟

A: درجہ حرارت: دھاتی بنیادی مواد کے لحاظ سے +700°C تک، 304/316 SS +530°C تک، کاربن اسٹیل +300°C تک، اور Hastelloy/Inconel +700°C تک۔

دباؤ: 100 MPa (100 بار) تک۔

کیمیکل: pH 0-14 یونیورسل ریزسٹنس (PTFE کور)۔

معیاری PTFE گاسکیٹ سے اہم فرق: دھاتی کور بہت زیادہ درجہ حرارت اور دباؤ کی صلاحیت کو قابل بناتا ہے، جو انہیں ہیٹ ایکسچینجرز اور ہائی پریشر والے برتنوں کے لیے ترجیحی انتخاب بناتا ہے۔

سائز کی صلاحیت: DN5000 (5 میٹر) تک، سرپل زخم کی گسکیٹ سے نمایاں طور پر بڑا جو عام طور پر DN1500 تک محدود ہوتا ہے۔

س: حدود کیا ہیں اور سب سے عام غلطیاں کیا ہیں؟

A: درجہ حرارت: +280 ° C تک (میٹل کور پر منحصر ہے)۔

دباؤ: 100 ایم پی اے تک۔

کیمیکل: پی ایچ 0-14، پی ٹی ایف ای جیکٹ عالمگیر مزاحمت فراہم کرتی ہے، لیکن اگر پی ٹی ایف ای جیکٹ خراب ہو جائے تو دھاتی کور خراب ہو سکتا ہے۔

تین عام غلطیاں:

(1) ایسی ایپلی کیشنز میں دھاتی جیکٹ والے گاسکیٹ کا استعمال جہاں PTFE جیکٹ مطابقت نہیں رکھتی ہے: PTFE زیادہ درجہ حرارت پر پگھلی ہوئی الکلی دھاتوں یا عنصری فلورین کے ساتھ مطابقت نہیں رکھتا ہے۔

(2) زیادہ سختی: جب کہ دھاتی کور مضبوط ہے، ضرورت سے زیادہ کمپریشن PTFE جیکٹ کو نقصان پہنچا سکتا ہے۔ کنٹرول ٹارک استعمال کریں۔

(3) دھاتی کور کا غلط انتخاب: اپنے درجہ حرارت اور میڈیا کے لیے صحیح دھاتی کور کا انتخاب کریں۔ کاربن سٹیل نمکین پانی میں corrodes، 316 SS تیزابیت والے ماحول کو بہتر طریقے سے ہینڈل کرتا ہے، ٹائٹینیم سمندری ایپلی کیشنز کے لیے بہترین ہے۔

ہم ہر حکم کے ساتھ تنصیب کی وضاحتیں شامل کرتے ہیں۔
