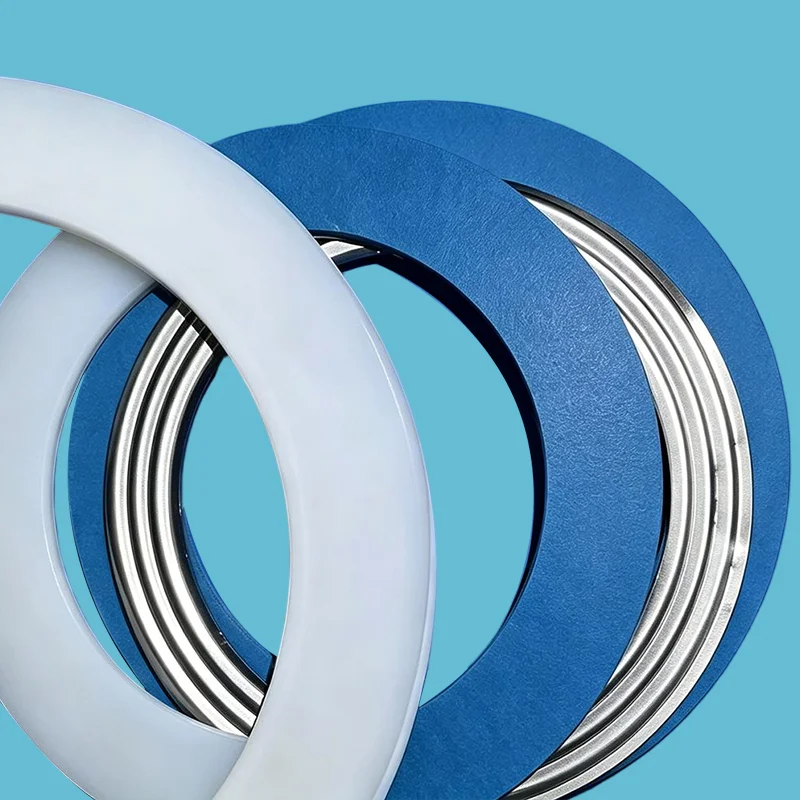

PTFE لفافہ گاسکیٹ شیشے کے ساتھ لگے ہوئے فلینج کے لیے

معیاری PTFE گسکیٹ کے برعکس جن میں زیادہ بیٹھنے والے بوجھ کی ضرورت ہوتی ہے، PTFE لفافہ گاسکیٹ برائے شیشے کی لکیر والے فلینجز کو کم بولٹ تناؤ کے ساتھ موثر مہر حاصل کرنے کے لیے ڈیزائن کیا گیا ہے۔ یہ پروڈکٹ شیشے سے لگے ہوئے ری ایکٹروں، برتنوں، اور ڈی ڈائیٹرچ پروسیس سسٹمز اور پیفاؤڈلر جیسے مینوفیکچررز کے پائپنگ سسٹمز کے ساتھ ساتھ شیشے کی لکیر والے فلینج کے دیگر معیاری ڈیزائنوں کے لیے موزوں ہے۔

شیشے سے لگے ہوئے فلینجز کو کیا مختلف بناتا ہے؟

کیمیکل پروسیسنگ کے سازوسامان میں شیشے کی لکیر والے (گلاس لیپت) اسٹیل فلینج بڑے پیمانے پر استعمال ہوتے ہیں کیونکہ یہ جارحانہ میڈیا کے خلاف بہترین سنکنرن مزاحمت فراہم کرتے ہیں۔ تاہم، شیشے کی کوٹنگ کا عمل منفرد سگ ماہی مشکلات پیدا کرتا ہے. فلینج کی سطح اکثر ناہموار اور لہراتی ہوتی ہے، جبکہ شیشے کی پرت خود ٹوٹنے والی اور ضرورت سے زیادہ سختی کے لیے حساس ہوتی ہے۔

سگ ماہی کا چیلنج:

1. فاسد flange سطح: ناہموار شیشے کی لیپت سطح روایتی گسکیٹ کے لیے مکمل رابطہ اور قابل اعتماد سگ ماہی کو حاصل کرنا مشکل بناتی ہے۔

2. ٹوٹے ہوئے شیشے کی پرت: ضرورت سے زیادہ بولٹ ٹارک شیشے کی تہہ کو نقصان پہنچا سکتا ہے یا اس میں شگاف ڈال سکتا ہے، جس کی وجہ سے مہنگی مرمت اور سامان کا وقت ختم ہو جاتا ہے۔

3. محدود بولٹ لوڈنگ کی گنجائش: شیشے کی لکیر والے فلینج دھاتی فلینجز جیسی سخت قوتوں کا مقابلہ نہیں کر سکتے ہیں، جس کے لیے کم کمپریشن فورس کے تحت بہتر موافقت کے ساتھ گسکیٹ کی ضرورت ہوتی ہے۔

4. کیمیائی مزاحمت کی ضروریات: سگ ماہی مواد کو تیزاب، الکلیس، سالوینٹس، اور دیگر سنکنرن عمل میڈیا کو بغیر کسی انحطاط کے برداشت کرنا چاہیے۔

کیوں ایک PTFE لفافہ گسکیٹ؟

موازنہ اور انتخاب گائیڈ

PTFE لفافہ بمقابلہ ePTFE ٹیپ بمقابلہ معیاری PTFE: شیشے کی لکیر والے فلینجز کے لیے

فوری انتخاب گائیڈ

عام تعمیر

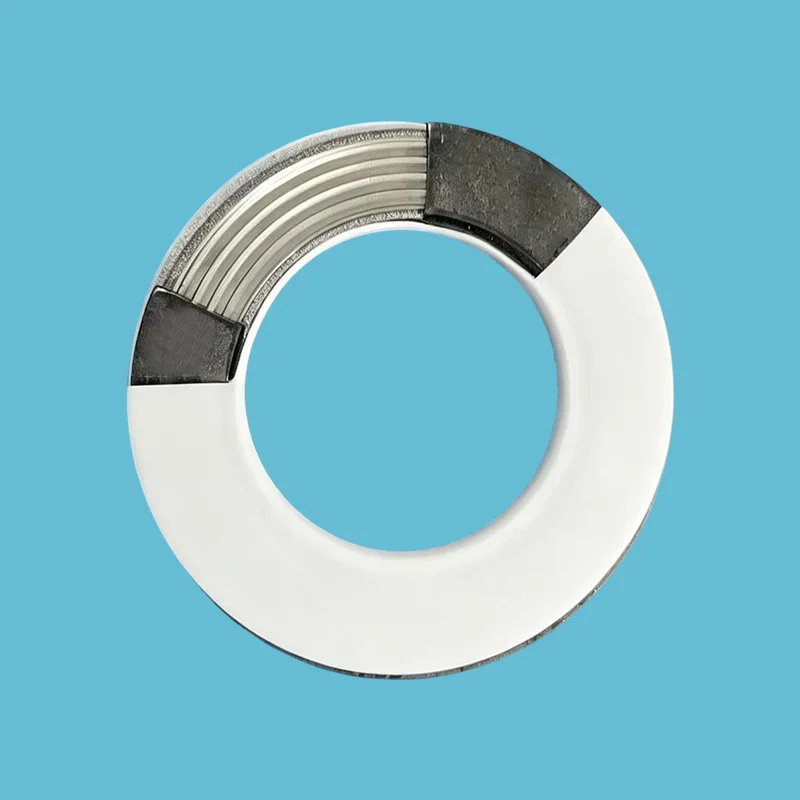

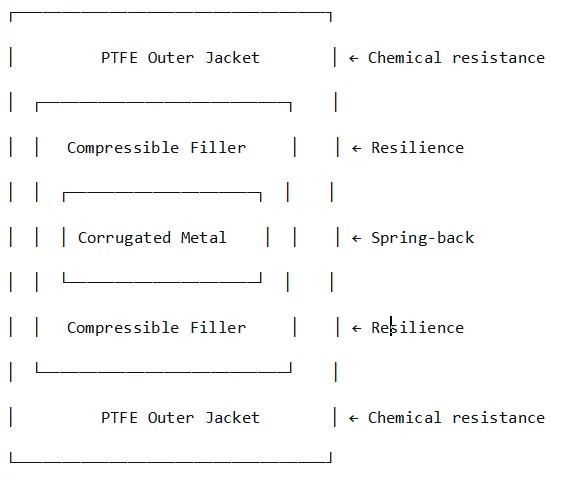

جدید پی ٹی ایف ای لفافہ گاسکیٹ برائے شیشے کی لکیر والے فلینج میں اکثر ایک نالیدار دھاتی داخل ہوتا ہے جس میں دونوں طرف کمپریس ایبل فلر لیئرز ہوتے ہیں، جو مکمل طور پر پی ٹی ایف ای میں شامل ہوتے ہیں:

تکنیکی وضاحتیں

Glass-Lined Flange Envelope Gasket کی خصوصیات

دستیاب بنیادی مواد

کیس اسٹڈی

انہوئی میں ایک API انٹرمیڈیٹ مینوفیکچرنگ پلانٹ میں، ایک شیشے کی لائن والی کشید برتن کو تیزابی عمل کے حالات میں چلایا جاتا تھا۔ طویل مدتی سروس کے دوران، شیشے کی لکیر والی فلینج کی سطح پر خراشیں پیدا ہوئیں، جو روایتی گسکیٹ کو مناسب سگ ماہی کے رابطے کو حاصل کرنے سے روکتی ہیں۔ تیزابی میڈیا دھیرے دھیرے تباہ شدہ جگہ سے داخل ہوتا ہے اور دھاتی سبسٹریٹ تک پہنچ جاتا ہے، جس سے شیشے کے استر کے نیچے سنکنرن ہوتا ہے۔ بگاڑ نے رساو کے خطرات کو بڑھا دیا اور سامان کی قبل از وقت ناکامی کا خطرہ پیدا کر دیا، ممکنہ متبادل لاگت RMB 200,000 سے زیادہ ہو گئی۔

اس مسئلے کو حل کرنے کے لیے، ایک شیشے کی لکیر والی فلانج کے لیے مخصوص انکیپسولیٹڈ گسکیٹ نصب کی گئی تھی۔ نازک اور ناہموار شیشے کی لکیر والی فلینج کی سطحوں کے لیے ڈیزائن کیا گیا، گسکیٹ ایک لچکدار بنیادی ڈھانچے کے ساتھ کیمیائی طور پر مزاحم PTFE جیکٹ کو جوڑتا ہے۔

پی ٹی ایف ای کی تہہ تیزاب کے دخول اور سنکنرن کے خلاف بہترین تحفظ فراہم کرتی ہے، جب کہ کمپریس ایبل کور معمولی فلینج اسکریچز اور سطح کی بے قاعدگیوں کی تلافی کے لیے اعلیٰ ریکوری پرفارمنس پیش کرتا ہے بغیر ضرورت سے زیادہ بولٹ ٹارک کی، شیشے کی پرت کو مزید نقصان سے بچانے میں مدد کرتا ہے۔

تبدیل کرنے کے بعد، شیشے سے لگے ہوئے کشید برتن نے مستحکم سگ ماہی کی کارکردگی اور توسیعی سروس لائف حاصل کی، آلات کی تبدیلی کے اخراجات میں تقریباً RMB 200,000 سے گریز کیا۔ یہ ایپلیکیشن شیشے کی لکیر والے فلینج سے متعلق مخصوص انکیپسولیٹڈ گسکیٹ کے رساو کو روکنے، دیکھ بھال کے اخراجات کو کم کرنے، اور دواسازی اور عمدہ کیمیکل پروسیسنگ ماحول میں سازوسامان کی وشوسنییتا کو بہتر بنانے کی تاثیر کو ظاہر کرتی ہے۔

کوالٹی اشورینس

100% ورجن پی ٹی ایف ای رال — مستقل معیار، بیچ کے بعد بیچ

شیشے کے موافق ڈیزائن — کم ٹارک سیلنگ نازک سطحوں کی حفاظت کرتی ہے۔

برانڈ مطابقت — De Dietrich، Pfaudler، اور تمام معیاری شیشے کی لکیر والے فلینج سائز

مکمل ٹریس ایبلٹی — درخواست پر دستیاب مواد کے سرٹیفکیٹ

TA-Luft Compliant — مفرور اخراج کنٹرول (گریڈز منتخب کریں۔

FDA-مطابق گریڈ دستیاب — خوراک اور دواسازی کی ایپلی کیشنز

لیڈ ٹائم — معیاری سائز 5-10 دن؛ اپنی مرضی کے مطابق سائز 10-15 دن

اکثر پوچھے گئے سوالات

سوال: شیشے کی لکیر والے فلینج کو خصوصی گسکیٹ کی ضرورت کیوں ہے؟

A: شیشے کی لکیر والے فلینج فلیٹ نہیں ہوتے ہیں: شیشے کی کوٹنگ کے عمل کی وجہ سے ان میں لہراتی، ناہموار سطحیں ہوتی ہیں۔

معیاری پی ٹی ایف ای گسکیٹ کو مطابقت کے لیے ہائی بولٹ ٹارک کی ضرورت ہوتی ہے: جس سے شیشے کی ٹوٹی ہوئی تہہ ٹوٹ جاتی ہے۔ PTFE کی کیمیائی مزاحمت فراہم کرتے ہوئے شیشے کی نازک سطحوں کی حفاظت کرتے ہوئے کم ٹارک پر کمپریس ایبل کور سیل کے ساتھ خصوصی لفافے کی گسکیٹ۔

غلط گاسکیٹ استعمال کرنے کی لاگت: ایک پھٹے ہوئے شیشے کی لکیر والے فلینج کی مرمت پر $5,000+ خرچ ہوتے ہیں، اور ساتھ ہی پروڈکشن ڈاؤن ٹائم۔

س: ڈی ڈائیٹریچ اور فاڈلر شیشے سے لگے ہوئے فلینجز کے لیے کون سا گیسکٹ بہترین کام کرتا ہے؟

A: PTFE لفافہ گسکیٹ De Dietrich، Pfaudler، اور تمام بڑے شیشے سے بنے آلات کے برانڈز کے لیے سگ ماہی کا معیاری حل ہیں۔ ہر مینوفیکچرر کے فلینج کے طول و عرض سے مماثل تمام معیاری سائز میں دستیاب ہے۔ شدید لہراتی سطحوں یا بڑے قطر (DN600+) کے لیے، ePTFE ٹیپ کو De Dietrich نے بھی منظور کیا ہے۔

کلید کم ٹارک کی تنصیب ہے، شیشے کی لکیر والے فلینجز کو عام طور پر صرف 50-70% معیاری بولٹ ٹارک کی ضرورت ہوتی ہے۔

فوری اصول:

معیاری فلینجز → لفافہ گسکیٹ۔

شدید بے ضابطگیاں → ePTFE ٹیپ۔

ہم شیشے سے لگے ہوئے تمام بڑے آلات کے برانڈز کے لیے گسکیٹ فراہم کرتے ہیں، اپنے سامان کا برانڈ اور فلینج کا سائز اقتباس کے لیے بھیجیں۔

س: حدود کیا ہیں — اور سب سے عام غلطیاں؟

A: درجہ حرارت: -180°C سے +200°C (معیاری درجات)۔

دباؤ: 1.0 MPa (10 بار) تک۔

کیمیکل: pH 0-14 — PTFE جیکٹ عالمگیر مزاحمت فراہم کرتی ہے۔

تین عام غلطیاں:

(1) زیادہ سخت ہونا: شیشے کے فلینج کو پہنچنے والے نقصان کی سب سے عام وجہ۔ کیلیبریٹڈ ٹارک رینچ کا استعمال کریں اور فلینج بنانے والے کی وضاحتوں پر عمل کریں۔

(2) گسکیٹ کی غلط موٹائی: گسکیٹ کی موٹائی ناپی گئی فلینج گیپ سے 4-5 گنا ہونی چاہیے۔

(3) معیاری PTFE گسکیٹ کا استعمال: انہیں زیادہ ٹارک کی ضرورت ہوتی ہے اور وہ شیشے کو کریک کر دے گا۔ ہم ہر حکم کے ساتھ تنصیب کی وضاحتیں شامل کرتے ہیں۔ ان کی پیروی کریں۔ کوئی لیک نہیں شیشے کا کوئی نقصان نہیں۔ کوئی اندازہ نہیں۔
