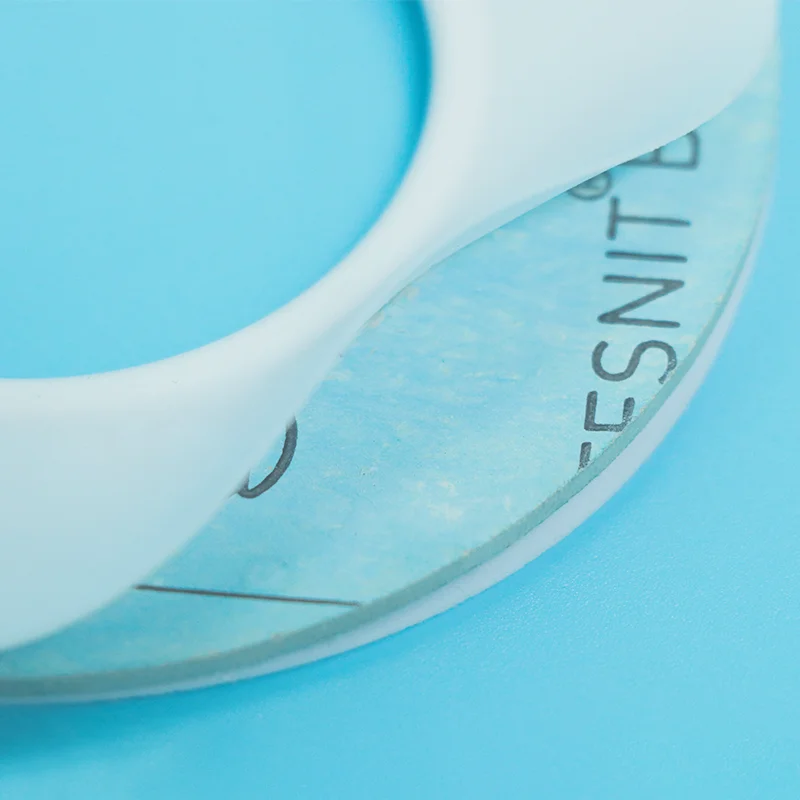

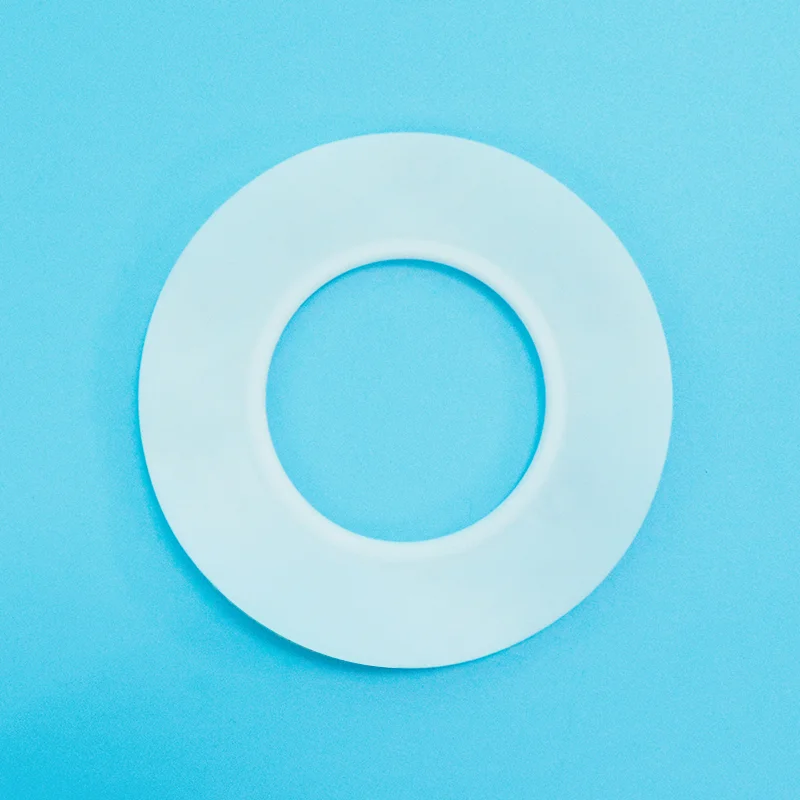

ٹائپ سی PTFE لفافہ گسکیٹ

Taifno قسم C PTFE لفافہ گسکیٹ کا ایک پیشہ ور صنعت کار ہے۔ ہمارے پاس ISO 9001 اور ISO 14001 سرٹیفیکیشن ہیں، اور ہماری مصنوعات مستند بین الاقوامی معیارات جیسے کہ CE اور FDA کی تعمیل کرتی ہیں۔ ہم مخصوص صنعت کی ضروریات اور آپریٹنگ حالات کی بنیاد پر حسب ضرورت پیش کرتے ہیں۔

Type C gasket ایک PTFE لفافے پر مشتمل ہوتا ہے جس میں ایک نالیدار سٹینلیس سٹیل کور (304 یا 316 سٹینلیس سٹیل میں دستیاب ہے)۔ مضبوط دھاتی کور نہ صرف ساختی طاقت کو بڑھاتا ہے بلکہ لچک بھی فراہم کرتا ہے اور دباؤ کے اتار چڑھاو اور تھرمل سائیکلنگ کے خلاف مزاحمت کو بہتر بناتا ہے۔

ٹائپ سی پی ٹی ایف ای لفافہ گسکیٹ کیسے کام کرتا ہے؟

ٹائپ سی پی ٹی ایف ای لفافہ گسکیٹ ایک مضبوط سگ ماہی حل ہے جو ہائی پریشر اور ڈیمانڈنگ آپریٹنگ ماحول کے لیے ڈیزائن کیا گیا ہے۔ اس میں ایک PTFE بیرونی تہہ ہے جو ایک نالیدار سٹینلیس سٹیل ریانفورسمنٹ کور کے ساتھ مل کر ایک جامع ڈھانچہ بناتی ہے جو کیمیائی مزاحمت اور مکینیکل طاقت دونوں فراہم کرتی ہے۔

گسکیٹ کی ساخت میں شامل ہیں:

PTFE بیرونی پرت: PTFE جیکٹ اندرونی دھاتی کمک کو مکمل طور پر گھیر لیتی ہے، جس سے ایک سنکنرن مزاحم سگ ماہی کی سطح بنتی ہے۔ یہ تیزاب، الکلیس، سالوینٹس اور دیگر کیمیکلز کے خلاف PTFE کی بہترین مزاحمت کو برقرار رکھتے ہوئے دھاتی داخل کو جارحانہ میڈیا کے ساتھ براہ راست رابطے سے بچاتا ہے۔

نالیدار سٹینلیس سٹیل کمک: اندرونی 304 یا 316 سٹینلیس سٹیل کوروگیٹڈ انسرٹ ایک لچکدار سپورٹ عنصر کے طور پر کام کرتا ہے۔ اس کا موسم بہار جیسا ڈیزائن گسکیٹ کو کمپریشن کے بعد ٹھیک ہونے، سگ ماہی کے دباؤ کو برقرار رکھنے، اور اتار چڑھاؤ والے بوجھ کے تحت اخترتی کے خلاف مزاحمت کرنے کی اجازت دیتا ہے۔

مضبوط سگ ماہی ڈیزائن: PTFE اور ایک نالیدار دھاتی کور کا امتزاج ٹائپ C کی تعمیر کو دباؤ کی تبدیلیوں، تھرمل توسیع اور بار بار چلنے کے دوران سیلنگ کی کارکردگی کو برقرار رکھنے کے قابل بناتا ہے۔ دھات کی کمک استحکام کو بہتر بناتی ہے اور مطالبہ کرنے والے ایپلی کیشنز میں اخراج یا پھٹنے کے خطرے کو کم کرتی ہے۔

اہم کارکردگی کے فوائد:

بہتر بحالی کی کارکردگی: نالیدار سٹینلیس سٹیل کا انسرٹ مسلسل لچکدار ریکوری فراہم کرتا ہے، جس سے گسکیٹ کو بار بار کمپریشن اور درجہ حرارت کی تبدیلیوں کے بعد سیلنگ فورس کو برقرار رکھنے میں مدد ملتی ہے۔

بہتر دباؤ مزاحمت: مضبوط دھاتی کور PTFE تہہ کو سپورٹ کرتا ہے اور ضرورت سے زیادہ خرابی کو روکتا ہے، جس سے یہ معیاری نرم کور لفافے کی گسکیٹ کے مقابلے زیادہ دباؤ والے ایپلی کیشنز کے لیے موزوں ہے۔

بڑے فلینج ایپلی کیشنز کے لیے موزوں: اضافی ساختی سپورٹ ٹائپ سی پی ٹی ایف ای اینولپ گیسکٹ کو بڑے قطر کے فلینجز کے لیے ایک مثالی انتخاب بناتی ہے، خاص طور پر DN350+ سسٹم جہاں روایتی گسکیٹ کے ڈیزائن میں کافی سختی کی کمی ہو سکتی ہے۔

موازنہ اور انتخاب گائیڈ

ٹائپ سی بمقابلہ ٹائپ اے بمقابلہ ٹائپ بی بمقابلہ میٹل جیکٹڈ بمقابلہ ٹھوس پی ٹی ایف ای

فوری انتخاب گائیڈ

پرائمری ایپلی کیشنز

تکنیکی وضاحتیں

ٹائپ سی پی ٹی ایف ای لفافہ گاسکیٹ پراپرٹیز

میٹل کور کے دستیاب اختیارات

کوالٹی اشورینس

1. 100% ورجن پی ٹی ایف ای رال

مستحکم معیار، بہترین کیمیائی مزاحمت، اور بیچ کے بعد مسلسل سگ ماہی کی کارکردگی کو یقینی بناتا ہے۔

2. پریمیم سٹینلیس سٹیل کور

سنکنرن مزاحم 304/316 سٹینلیس سٹیل سے بنایا گیا ہے تاکہ دباؤ اور تھرمل سائیکلنگ میں اعلی طاقت اور قابل اعتماد مدد فراہم کی جا سکے۔

3. مکمل PTFE انکیپسولیشن

دھاتی داخل کو مکمل طور پر سیل کرتا ہے، سنکنرن کے خطرے کو روکتا ہے اور طویل سروس کی زندگی کو یقینی بناتا ہے۔

4. نالیدار کمک ڈیزائن

اسپرنگ بیک ریکوری فراہم کرتا ہے، سیلنگ فورس کو برقرار رکھتا ہے، اور دباؤ کے اتار چڑھاو کے خلاف مزاحمت کو بہتر بناتا ہے۔

5. مٹیریل ٹریس ایبلٹی

درخواست پر مواد کے سرٹیفکیٹ اور پروڈکشن ریکارڈ دستیاب ہیں۔

6. حسب ضرورت سائز اور تیز ترسیل

معیاری flange سائز اور اپنی مرضی کے طول و عرض دستیاب ہیں. معیاری سائز: 5-10 دن؛ حسب ضرورت سائز: 10-15 دن۔

اکثر پوچھے گئے سوالات

سوال: ٹائپ سی پی ٹی ایف ای لفافہ گسکیٹ کیا ہے، اور مجھے اسے کب استعمال کرنا چاہیے؟

A: A Type C PTFE لفافے کی گسکیٹ میں PTFE جیکٹ میں مکمل طور پر لپیٹے ہوئے ایک نالیدار سٹینلیس سٹیل میٹل انسرٹ ہوتا ہے۔ نالیدار دھاتی کور اعلی دباؤ اور تھرمل سائیکلنگ کے تحت موسم بہار کی واپسی، بلو آؤٹ مزاحمت، اور ساختی سالمیت فراہم کرتا ہے۔

ٹائپ C استعمال کریں جب:ہائی پریشر سروس، بڑے قطر کے فلینجز (DN350+)، تھرمل سائیکلنگ کے حالات، اور ایپلی کیشنز جہاں بلو آؤٹ مزاحمت اہم ہے۔

جب قسم C استعمال نہ کریں:کم دباؤ والی جنرل کیمیکل سروس (ٹائپ A زیادہ کفایتی ہے)، چھوٹے قطر کے فلینجز (ٹائپ A یا B زیادہ لاگت والے ہیں)، یا ایسی ایپلی کیشنز جن میں دھاتی مواد کے بغیر زیادہ سے زیادہ کیمیائی پاکیزگی کی ضرورت ہوتی ہے (ٹھوس PTFE)۔

س: ٹائپ سی بمقابلہ دھاتی جیکٹ والی گسکیٹ، مجھے کس کا انتخاب کرنا چاہئے؟

A: ٹائپ C اور دھاتی جیکٹ والی گسکیٹ دونوں میں دھاتی کور ہوتے ہیں، لیکن وہ مختلف ایپلی کیشنز پیش کرتے ہیں۔

قسم C (نالیدار دھاتی کور): مکمل طور پر PTFE میں سمیٹے ہوئے، کوئی ظاہری دھات نہیں، کیمیکل سروس کے لیے مثالی جہاں PTFE کیمیائی مزاحمت کی ضرورت ہے۔ اعتدال پسند ہائی پریشر، تھرمل سائیکلنگ اور بڑے قطر کے فلینجز کے لیے بہترین۔

دھاتی جیکٹ والے گسکیٹ: دھاتی کور جزوی طور پر یا مکمل طور پر PTFE یا دیگر مواد سے ڈھکا ہوا ہے، انتہائی دباؤ کی صلاحیت اور اعلی درجہ حرارت کی مزاحمت فراہم کرتا ہے۔ انتہائی دباؤ، اعلی درجہ حرارت (+260°C+)، اور ایسی ایپلی کیشنز کے لیے بہترین ہے جہاں PTFE نرم ہو جائے یا رینگے۔

فوری اصول:

کیمیکل سروس، اعتدال پسند ہائی پریشر، تھرمل سائیکلنگ → ٹائپ سی۔

انتہائی دباؤ، انتہائی درجہ حرارت → دھاتی جیکٹ۔

س: حدود کیا ہیں اور سب سے عام غلطیاں کیا ہیں؟

A: درجہ حرارت: +200 ° C (PTFE حد) تک۔

دباؤ: قسم A/B سے زیادہ، ڈیزائن اور دھاتی کور کی موٹائی پر منحصر ہے۔

سائز: DN350 اور اس سے اوپر کے لیے تجویز کردہ، نالیدار دھاتی کور بڑے قطر کے لیے ساختی طاقت فراہم کرتا ہے۔ پتلی دیواروں یا نازک فلینجز کے لیے تجویز نہیں کی جاتی، دھاتی کور سخت ہوتا ہے اور زیادہ سخت ہونے پر نقصان پہنچا سکتا ہے۔

عام غلطیاں:

(1) ٹارک کنٹرول کے بغیر پتلی دیواروں یا شیشے کی لکیر والے فلینج پر ٹائپ C کا استعمال: سخت دھاتی کور نازک سطحوں کو کریک کر سکتا ہے۔ کنٹرول انسٹالیشن کے ساتھ کم ٹارک کا استعمال کریں۔

(2) زیادہ سختی: دھاتی کور سگ ماہی قوت فراہم کرتا ہے۔ ضرورت سے زیادہ کمپریشن PTFE جیکٹ کو نقصان پہنچاتا ہے۔

(3) سائز کا غلط انتخاب: DN350+ کے لیے قسم C کی سفارش کی جاتی ہے۔ چھوٹے سائز کے لیے، قسم A یا B زیادہ اقتصادی ہو سکتی ہے۔
