PTFE پیکنگ سیٹ

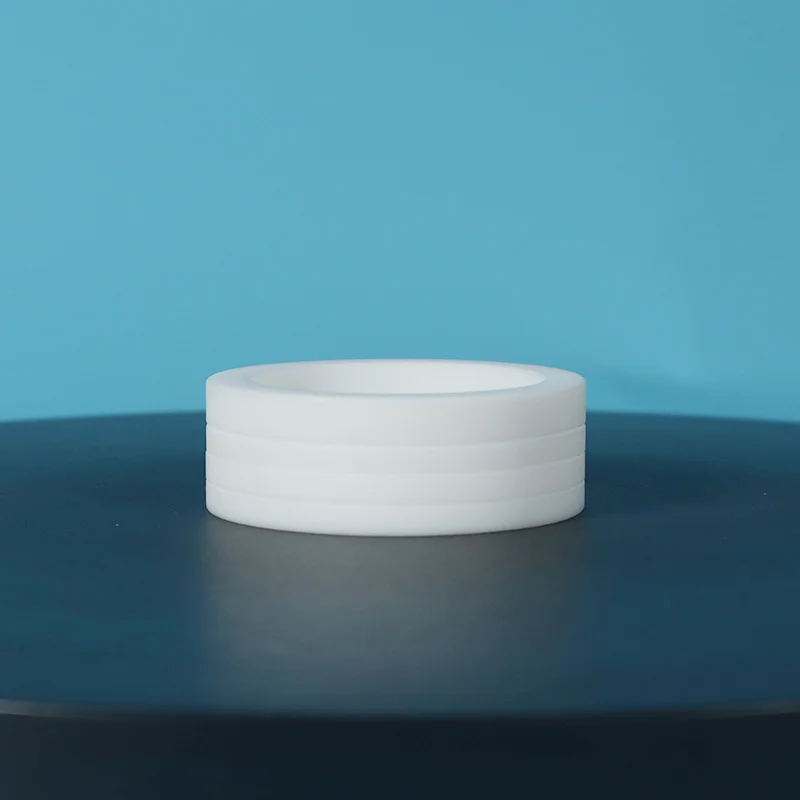

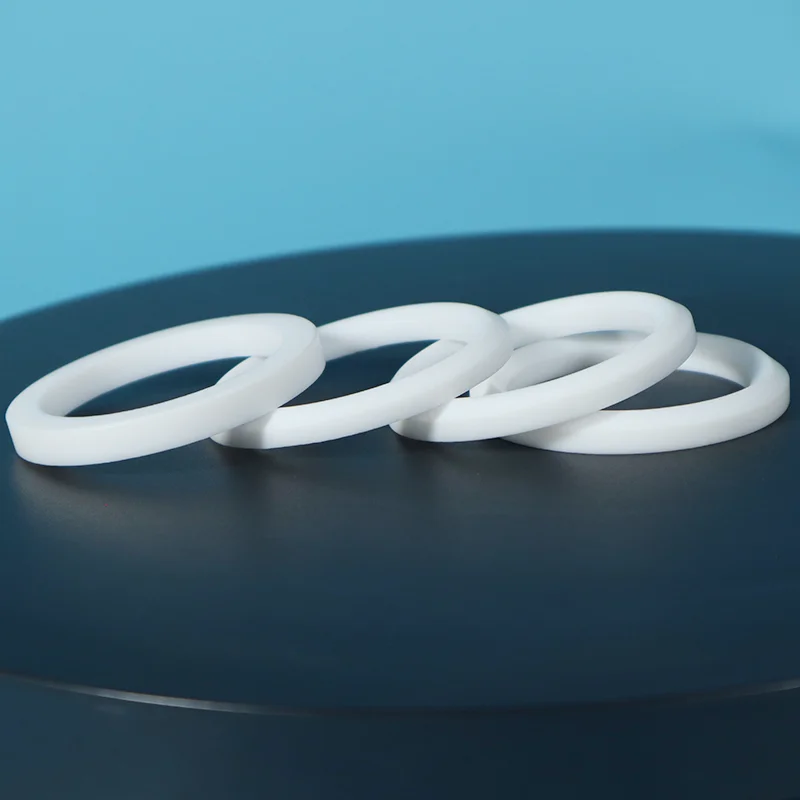

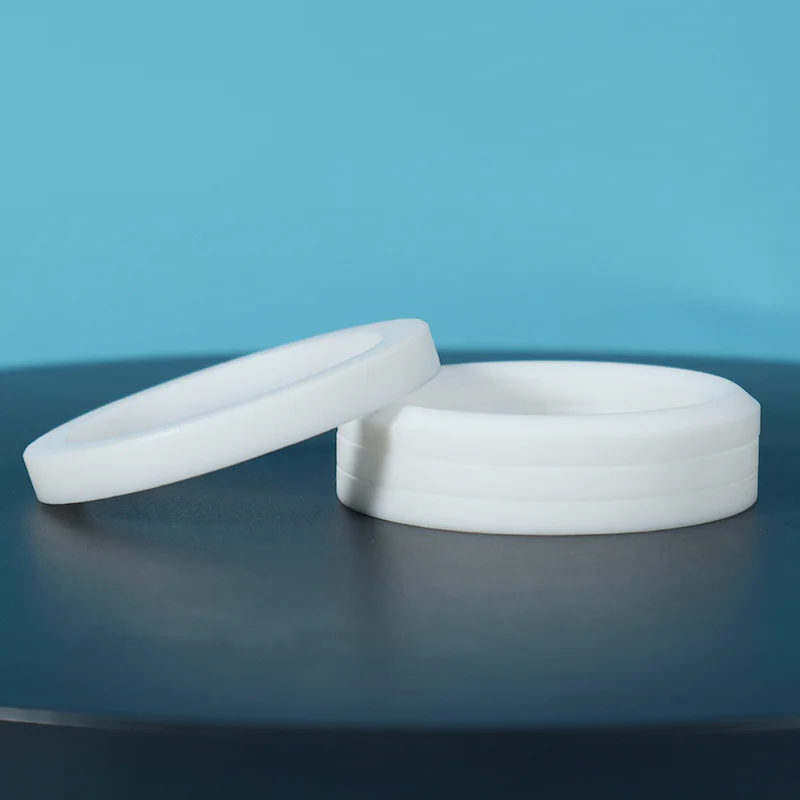

Taifno کی طرف سے تیار کردہ PTFE پیکنگ سیٹ PTFE سیلنگ رِنگز کے ایک سیٹ پر مشتمل ہے، جس میں ٹاپ اڈاپٹر کی انگوٹھی، V کی شکل والی انٹرمیڈیٹ رِنگز، اور نیچے اڈاپٹر کی انگوٹھی شامل ہے، جسے اسٹفنگ باکس میں انسٹال کرنے کے لیے ڈیزائن کیا گیا ہے۔

یہ -180 ° C سے + 200 ° C کے درجہ حرارت کی حد کے لیے موزوں ہے، 500 بار تک کے دباؤ کو برداشت کرتا ہے، 0-14 کی pH کی حد کا احاطہ کرتا ہے، اور 5 m/s تک کی لکیری رفتار کو سپورٹ کرتا ہے۔

PTFE پیکنگ سیٹ کیوں منتخب کریں؟

O-ring مسئلہ

تین بنیادی فوائد

1. سایڈست سگ ماہی فورس: O-Rings فکسڈ ہیں — ایک بار انسٹال ہونے کے بعد، سیلنگ فورس کو ایڈجسٹ نہیں کیا جا سکتا۔ PTFE پیکنگ سیٹ دوبارہ سخت ہیں۔ جیسے جیسے پیکنگ وقت کے ساتھ پہنتی ہے، سگ ماہی کی کارکردگی کو بحال کرنے کے لیے صرف غدود کے نٹ کو سخت کریں۔ جدا کرنے کی ضرورت نہیں۔

2. حرکت پذیر شافٹ کے لیے متحرک سگ ماہی: O-Rings جامد مہریں ہیں — یہ ایک مقررہ نالی میں بند ہو جاتی ہیں اور جب شافٹ حرکت کرتی ہے تو ناکام ہو جاتی ہے۔ PTFE V-rings خاص طور پر ایک دوسرے کے ساتھ چلنے اور سست روٹری موشن کے لیے ڈیزائن کیے گئے ہیں — سیل ہونٹ شافٹ کے ساتھ حرکت کرتے ہیں، دباؤ میں رابطے کو برقرار رکھتے ہیں۔

3. پریشر سے متحرک سگ ماہی: V کی شکل والی جیومیٹری کو دباؤ سے توانائی بخشنے کے لیے انجنیئر کیا گیا ہے: جیسے جیسے سسٹم کا دباؤ بڑھتا ہے، یہ سیل کرنے والے ہونٹوں کو چھڑی اور رہائش کے خلاف زیادہ مضبوطی سے مجبور کرتا ہے، خود بخود سگ ماہی کی تاثیر کو بڑھاتا ہے۔

مواد کا فائدہ

موازنہ: پیکنگ سیٹ بمقابلہ O-Ring بمقابلہ جامع مہر

ایپلی کیشنز

پرائمری انڈسٹریز

عام سامان

کنٹرول اور آئسولیشن والوز

گیٹ والوز، بال والوز، گلوب والوز

باہمی پمپ

سینٹرفیوگل پمپس (سست روٹری)

ہائیڈرولک سلنڈر اور ایکچویٹرز

کمپریسرز

مکسرز اور مشتعل

فورجنگ پریس، انجیکشن مولڈنگ مشین

حقیقی دنیا کی ایپلی کیشنز

کیس اسٹڈی 1: کیمیکل پلانٹ والو اسٹیم پیکنگ

چیلنج: ایک کیمیکل پلانٹ جو جارحانہ تیزاب کو 150°C پر ہینڈل کرتا ہے ہر 2-3 ماہ بعد کنٹرول والو کے تنوں پر O-rings کو تبدیل کرتا ہے - جس کی وجہ سے مہنگا وقت اور حفاظتی خدشات پیدا ہوتے ہیں۔

حل: کاربن سے بھرے گریڈ کے ساتھ PTFE V-ring پیکنگ سیٹ۔ تجویز کردہ ٹارک وضاحتوں کے ساتھ انسٹال کیا گیا ہے۔

نتیجہ: 18 ماہ کے لیے صفر کا رساو۔ طے شدہ دیکھ بھال کے دوران پیکنگ کو دو بار دوبارہ سخت کیا گیا۔ دیکھ بھال کے اخراجات اور ڈاؤن ٹائم میں 80٪ کمی۔

کیس اسٹڈی 2: سلوری پمپ پیکنگ

چیلنج: کھرچنے والے میڈیا کو ہینڈل کرنے والا سلری پمپ ہر 4-6 ہفتوں میں معیاری پیکنگ ختم کر دیتا ہے، جس میں بار بار پیداوار میں رکاوٹیں پڑتی ہیں۔

حل: شیشے سے بھرے پی ٹی ایف ای پیکنگ سیٹ کے ساتھ اینٹی ایکسٹروشن رِنگز۔

نتیجہ: پیکنگ سیٹ 8 ماہ تک جاری رہی — پچھلے حل سے 8 گنا زیادہ۔ دیکھ بھال کے وقفے بڑھا دیے گئے۔ پیداوار کے اپ ٹائم میں نمایاں بہتری آئی ہے۔

کیس اسٹڈی 3: مفرور اخراج کی تعمیل

چیلنج: اہم کنٹرول والوز پر ISO 15848 مفرور اخراج کے معیارات کو پورا کرنے کے لیے قدرتی گیس کی پروسیسنگ کی سہولت کی ضرورت ہے۔

حل: PTFE پر مبنی کم اخراج پیکنگ سیٹ ملکیتی چکنا پیکج کے ساتھ، ISO 15848 پر ٹیسٹ کیا گیا ہے۔

نتیجہ: اخراج کی تعمیل پاس۔ رساو کی شرحیں قابل اجازت حد سے نیچے ہیں۔ مسلسل نگرانی کے ذریعے طویل مدتی کارکردگی کی تصدیق کی گئی۔

نوٹ: اصل کیس کے نتائج درخواست کی شرائط کے لحاظ سے مختلف ہوتے ہیں۔ درخواست کے لیے مخصوص سفارشات کے لیے ہم سے رابطہ کریں۔

تکنیکی وضاحتیں

میٹریل گریڈ کے اختیارات

کوالٹی اشورینس

100% ورجن پی ٹی ایف ای میٹریل — کوئی ریگرینڈ نہیں، کوئی ری سائیکل مواد نہیں ہے۔ مسلسل معیار، بیچ کے بعد بیچ۔

مکمل ٹریس ایبلٹی — خام مال سے لے کر تیار پروڈکٹ تک ہر بیچ کا پتہ لگایا جا سکتا ہے۔ درخواست پر دستیاب مواد کے سرٹیفکیٹ۔

پریزیشن مولڈنگ — ہر پیکنگ انگوٹھی درست طریقے سے مولڈ یا سخت رواداری کے لیے مشینی ہے۔

انسٹالیشن گائیڈنس — ہر آرڈر کے ساتھ انسٹالیشن کی تفصیلی ہدایات اور ٹارک کی تفصیلات۔

ISO کوالٹی سسٹم — مینوفیکچرنگ کے عمل بین الاقوامی معیار کے معیارات کی پیروی کرتے ہیں۔

FDA گریڈز دستیاب ہیں — FDA کے مطابق اور خوراک اور فارماسیوٹیکل ایپلی کیشنز کے لیے USP کلاس VI گریڈ۔

اکثر پوچھے گئے سوالات

سوال: PTFE پیکنگ سیٹ کیا ہے اور یہ کیسے کام کرتا ہے؟

A: یہ PTFE رِنگز، ٹاپ اڈاپٹر، V کے سائز کے درمیانی حلقے، نیچے اڈاپٹر کا ایک ڈھیر ہے، جو ایک اسٹفنگ باکس میں نصب ہے۔

جب غدود کے نٹ کو سخت کیا جاتا ہے، V-rings شافٹ اور ہاؤسنگ دونوں کے خلاف شعاعی طور پر پھیلتے ہیں۔ سسٹم کا دباؤ سگ ماہی ہونٹوں کو مزید توانائی بخشتا ہے، دباؤ بڑھنے کے ساتھ ہی سخت مہر۔ خود کو توانائی بخشنے والا۔ پہننے کے بعد دوبارہ سختی کی جا سکتی ہے۔

سوال: پیکنگ سیٹ بمقابلہ O-ring، میں کب سوئچ کروں؟

A: سوئچ کریں جب O-Rings ناکام ہوتے رہیں، چلتی شافٹ پر، دباؤ کے اتار چڑھاؤ میں، یا جارحانہ کیمیکلز میں۔

O-Rings جامد ہیں، وہ مقررہ نالیوں میں بند ہیں۔ پیکنگ سیٹ متحرک، ایڈجسٹ، دوبارہ سخت، اور حرکت پذیر حصوں کے لیے بنائے گئے ہیں۔

لاگت کا موازنہ: O-rings کی لاگت کم سامنے آتی ہے۔ لیکن اگر آپ انہیں ہر 3 ماہ بعد تبدیل کرتے ہیں، تو ایک پیکنگ سیٹ جو 3-5 سال تک چلتا ہے آپ کو پرزہ جات، مزدوری اور ڈاؤن ٹائم میں امریکی ڈالر کی بڑی رقم بچاتا ہے۔

س: حدود اور تنصیب کی سب سے عام غلطی کیا ہیں؟

A: درجہ حرارت: -180°C سے +200°C (+315°C تک ترمیم شدہ)۔

دباؤ: 500 بار تک۔ رفتار: <5 m/s

سب سے عام غلطی: غدود کو زیادہ سخت کرنا۔ PTFE نرم ہے، ضرورت سے زیادہ کمپریشن سرد بہاؤ کا سبب بنتا ہے، حلقے بگاڑ دیتا ہے، اور سیل کرنے کی بجائے رساو پیدا کرتا ہے۔ ٹارک رنچ کا استعمال کریں۔ اضافہ میں سخت.

ہمارے انسٹالیشن گائیڈ پر عمل کریں، ہر آرڈر کے ساتھ شامل ہے۔
