U-Type Spring Energized سیل

U-قسم کے اسپرنگ اینرجائزڈ سیل کے اندر موسم بہار صفر دباؤ کے حالات میں سیلنگ فورس فراہم کرتا ہے۔ جیسے جیسے سسٹم کا دباؤ U-شکل کی گہا میں داخل ہوتا ہے، یہ سیل کرنے والے ہونٹوں کو شافٹ کے خلاف زیادہ مضبوطی سے مجبور کرتا ہے، دباؤ جتنا زیادہ ہوگا، مہر اتنی ہی سخت ہوگی۔

مزید برآں، PTFE مواد بہترین عالمگیر کیمیائی مزاحمت اور -180°C سے +200°C کی وسیع آپریٹنگ درجہ حرارت کی حد پیش کرتا ہے۔ یہ 40 MPa (متحرک) / 60 MPa (جامد) اور لکیری رفتار 15 m/s تک کے دباؤ کو سپورٹ کرتا ہے، جو اسے آپریٹنگ حالات کی وسیع رینج کے لیے موزوں بناتا ہے۔

U-Type Spring Energized Seal کیا ہے؟

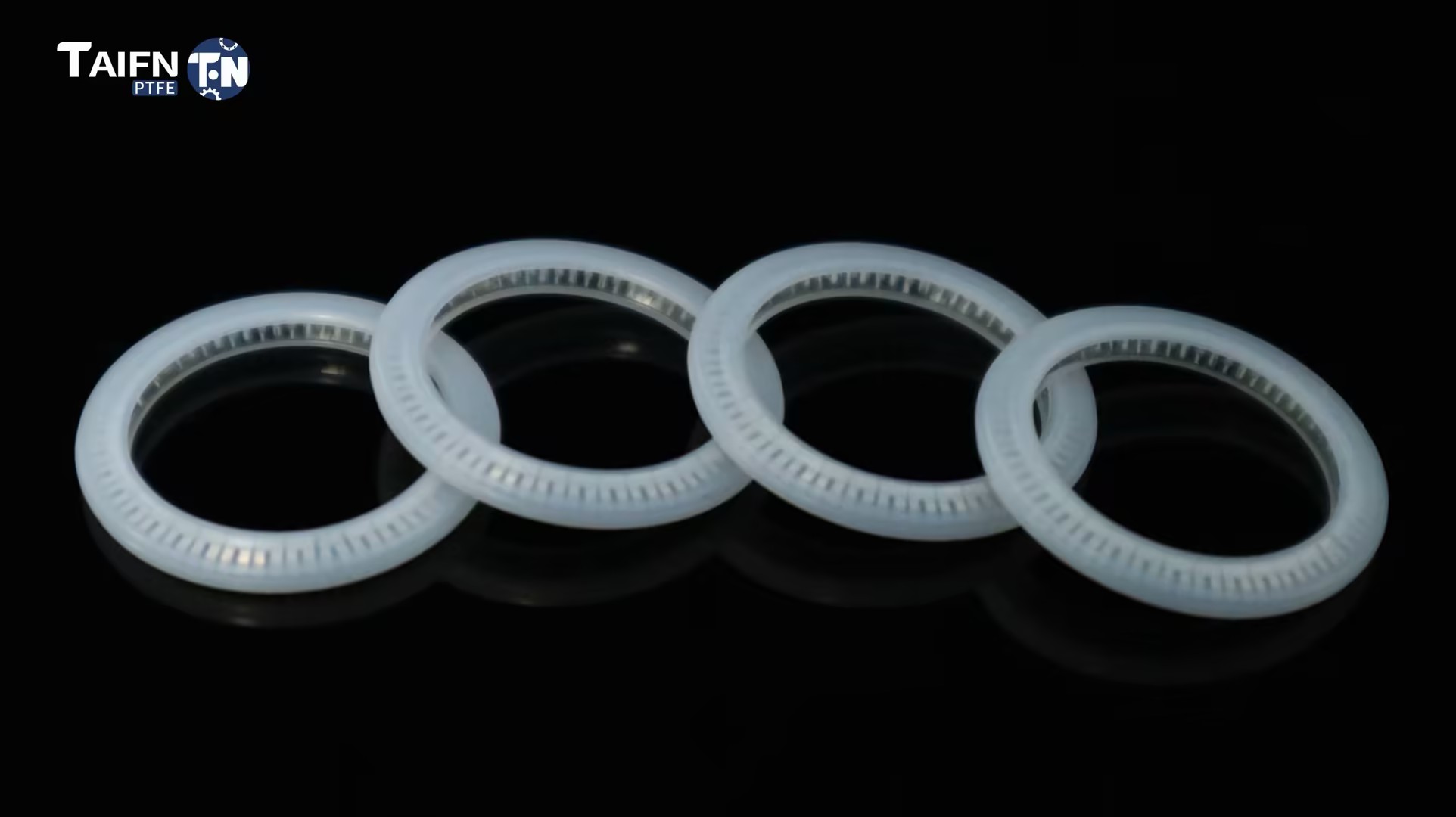

U-type spring energized seal PTFE U-shaped جیکٹ ہے جس کے اندر دھاتی اسپرنگ ہے۔ یہ ایک یک طرفہ سگ ماہی عنصر ہے جو چھڑی (اندرونی سگ ماہی) یا پسٹن (بیرونی سگ ماہی) ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے۔

یہ کیسے کام کرتا ہے:

زیرو پریشر: موسم بہار ابتدائی سیلنگ فورس فراہم کرتا ہے، اس وقت بھی جب سسٹم پر دباؤ نہیں ہوتا ہے۔

دباؤ کے تحت: نظام کا دباؤ U-cavity میں داخل ہوتا ہے اور سیلنگ ہونٹوں کو ملن کی سطح کے خلاف سخت دھکیلتا ہے، دباؤ = سخت مہر

خود کو توانائی بخشنے والا: موسم بہار پہننے، ہارڈ ویئر کی برداشت، اور تھرمل سائیکلنگ کی تلافی کرتی ہے، وقت کے ساتھ ساتھ سیل فورس کو برقرار رکھتی ہے

U-Type بمقابلہ V-Type: آپ کو کس کی ضرورت ہے؟

کیوں U-Type کا انتخاب کریں؟

موازنہ اور انتخاب گائیڈ

U-Type بمقابلہ O-Ring بمقابلہ V-Type

فوری انتخاب گائیڈ

پرائمری ایپلی کیشنز

حقیقی دنیا کی ایپلی کیشنز

کیس اسٹڈی 1: کیمیکل پمپ - 3x لمبی زندگی

چیلنج: ایک کیمیکل پلانٹ سوجن اور سخت ہونے کی وجہ سے ہر 2-3 ماہ بعد پسٹن پمپوں پر ربڑ کے O-rings کو تبدیل کر رہا تھا، جس کی وجہ سے پیداوار میں خلل پڑ رہا تھا۔

حل: کاربن سے بھری PTFE جیکٹ اور 316 سٹینلیس سٹیل اسپرنگ کے ساتھ U-type spring-energized سیل نصب۔ معیاری AS568A نالی ڈیزائن برقرار رکھا.

نتیجہ: مہریں 9 ماہ تک چلی، ربڑ سے 3 گنا زیادہ۔ صفر رساو۔ بحالی کے وقفوں کو ہفتوں سے موسموں تک بڑھا دیا گیا ہے۔

کیس اسٹڈی 2: فارماسیوٹیکل فلر — FDA تعمیل

چیلنج: ایک فارماسیوٹیکل فلنگ مشین کو جراثیم سے پاک مصنوعات کو ہینڈلنگ کرنے والے روٹری والو کے لیے مہر درکار ہے۔ ربڑ کے O-Rings FDA ایکسٹریکٹ ایبل ٹیسٹنگ پاس نہیں کر سکے۔

حل: ورجن پی ٹی ایف ای جیکٹ اور 316 سٹینلیس سٹیل اسپرنگ کے ساتھ فراہم کردہ U-قسم کی بہار کی مہر۔ ایف ڈی اے کے مطابق مواد۔ مکمل دستاویزات فراہم کی گئیں۔

نتیجہ: FDA ایکسٹریکٹ ایبل ٹیسٹنگ پاس کر لی۔ مہر بار بار CIP/SIP نس بندی کے چکروں سے بچ گئی۔ 18 ماہ میں کوئی متبادل نہیں ہے۔

نوٹ: اصل کیس کے نتائج درخواست کی شرائط کے لحاظ سے مختلف ہوتے ہیں۔ درخواست کے لیے مخصوص سفارشات کے لیے ہم سے رابطہ کریں۔

تکنیکی وضاحتیں

مصنوعات کی خصوصیات

جیکٹ مواد کے اختیارات

موسم بہار کے مواد کے اختیارات

بہار کی قسم کے اختیارات

Taifno کوالٹی اشورینس

100% ورجن PTFE رال — کوئی ریگرائنڈ نہیں، کوئی ری سائیکل مواد نہیں۔ مسلسل معیار، بیچ کے بعد بیچ۔

درست CNC مشینی — کوئی مولڈ لاگت نہیں ہے۔ 5 ملی میٹر سے 3300 ملی میٹر قطر تک اپنی مرضی کے مطابق سائز۔

مکمل ٹریس ایبلٹی — خام مال سے لے کر تیار شدہ مہر تک ہر بیچ کا پتہ لگایا جا سکتا ہے۔ درخواست پر مواد سرٹیفکیٹ.

ISO 9001 مصدقہ — ISO کوالٹی مینجمنٹ سسٹمز کے تحت تصدیق شدہ مینوفیکچرنگ کے عمل۔

FDA-مطابق گریڈز دستیاب ہیں — ورجن PTFE FDA 21 CFR 177.1550 اور BfR کے تقاضوں کو پورا کرتا ہے۔

اسپرنگ الائے دستیاب ہے — 301/316 SS معیاری؛ انتہائی حالات کے لیے Elgiloy، Hastelloy، Inconel.

معیاری نالی مطابقت — AS568A، DIN 3771 معیاری O-ring grooves میں فٹ بیٹھتی ہے۔

اکثر پوچھے گئے سوالات

س: یو قسم کی اسپرنگ اینرجائزڈ سیل کیا ہے اور مجھے اسے کب استعمال کرنا چاہیے؟

A: ایک PTFE U-شکل والی جیکٹ جس کے اندر دھاتی چشمہ ہے۔ حرکت پذیر شافٹ پر صفر دباؤ سے ہائی پریشر (60 MPa تک) تک مہریں

اسے استعمال کریں جب O-rings یا ربڑ کے ہونٹوں کی مہریں ناکام ہو جائیں، پسٹن کی سلاخوں، والو کے تنوں، اور جارحانہ کیمیکلز، انتہائی درجہ حرارت، یا ہائی پریشر کو سنبھالنے والی متحرک ایپلی کیشنز پر۔

U-type بمقابلہ V-type: U-type ریڈیل سیلنگ ہے، پسٹن کی سلاخوں اور والو تنوں کے لیے۔ وی قسم محوری سگ ماہی ہے، flanges اور کور کے لئے.

اگر آپ چلتی ہوئی چھڑی کو سیل کر رہے ہیں: U-type کا انتخاب کریں۔

اگر فلینج یا کور کو سیل کیا جائے تو: وی قسم کا انتخاب کریں۔

سوال: یو قسم کے موسم بہار کی مہر کتنی ہوتی ہے؟

A: لاگت کا انحصار قطر، جیکٹ کے مواد، بہار کے مرکب، موسم بہار کی قسم اور مقدار پر ہوتا ہے۔ معیاری سائز تقریباً X−X−Y سے شروع ہوتے ہیں۔ اپنی مرضی کے مطابق سائز فی ڈرائنگ کا حوالہ دیا گیا ہے۔

بہار کے مرکب کی لاگت پر اثر پڑتا ہے: 301/316 SS (معیاری، سب سے کم قیمت) → Elgiloy/Hastelloy (انتہائی سنکنرن/زیادہ درجہ حرارت، زیادہ قیمت)۔

موسم بہار کی قسم لاگت کو متاثر کرتی ہے: ہیلیکل (زیادہ بوجھ) بمقابلہ کینٹیلیور (متحرک سکریپنگ) بمقابلہ وی اسپرنگ (کم رگڑ)۔

س: حدود اور تنصیب کی سب سے عام غلطیاں کیا ہیں؟

A: درجہ حرارت: -180°C سے +200°C (گریڈ پر منحصر)۔

دباؤ: 40 MPa (متحرک) / 60 MPa (جامد) تک۔

رفتار: 15 m/s تک (دوسری طرف)، 1-3 m/s تک (روٹری)۔

کیمیائی حدود:

PTFE جیکٹ: پگھلی ہوئی الکالی دھاتوں یا عنصری فلورین کے لیے نہیں۔

شیشے سے بھرا ہوا: HF یا مضبوط الکلی کے لیے نہیں۔

کاربن سے بھرا ہوا: مضبوط آکسیڈائزرز کے لیے نہیں۔

تین عام غلطیاں:

(1) تنصیب کے دوران ہونٹ کو نقصان پہنچانا: تنصیب سے پہلے معائنہ کریں۔

(2) حد سے زیادہ سخت یا غلط نالی کا ڈیزائن: U-قسم کی مہریں معیاری AS568A O-ring grooves پر فٹ ہوتی ہیں۔ غلط طول و عرض مہر کو نقصان پہنچاتے ہیں۔

(3) پسماندہ نصب کرنا: یو قسم کی مہریں دشاتمک ہیں۔ U-اوپننگ کو پریشر سائیڈ کا سامنا کرنا چاہیے (جہاں دباؤ "U" میں داخل ہوتا ہے)۔
