وی قسم کے موسم بہار کی توانائی بخش مہر

وی قسم کے اسپرنگ انرجائزڈ سیل کا اندرونی اسپرنگ زیرو پریشر کے حالات میں ابتدائی سیلنگ فورس فراہم کرتا ہے۔ سسٹم کا دباؤ سگ ماہی کے اثر کو مزید بڑھاتا ہے — دباؤ جتنا زیادہ ہوگا، مہر اتنی ہی سخت ہوگی۔

آپریٹنگ درجہ حرارت کی حد: -180 ° C سے +200 ° C؛ دباؤ 45 MPa (متحرک) / 60 MPa (جامد)؛ 15 میٹر فی سیکنڈ تک کی رفتار

V-Type Spring-Energized سیل کیا ہے؟

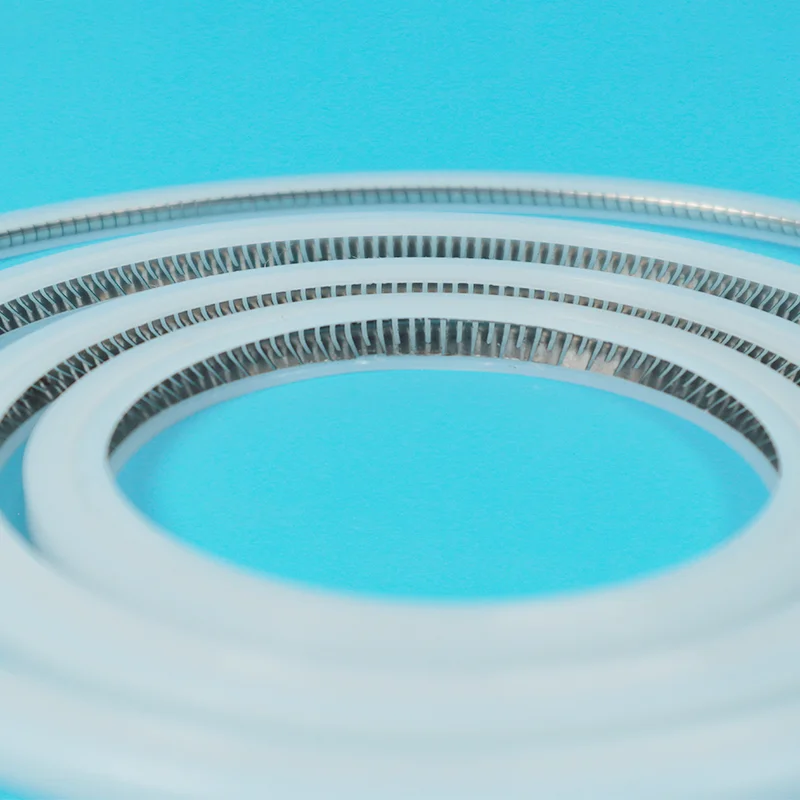

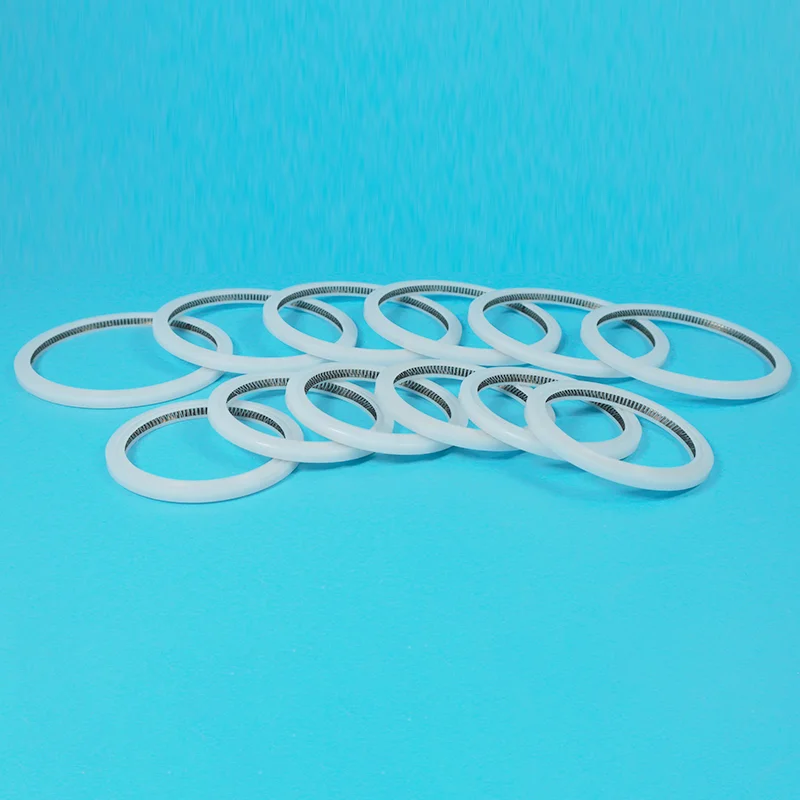

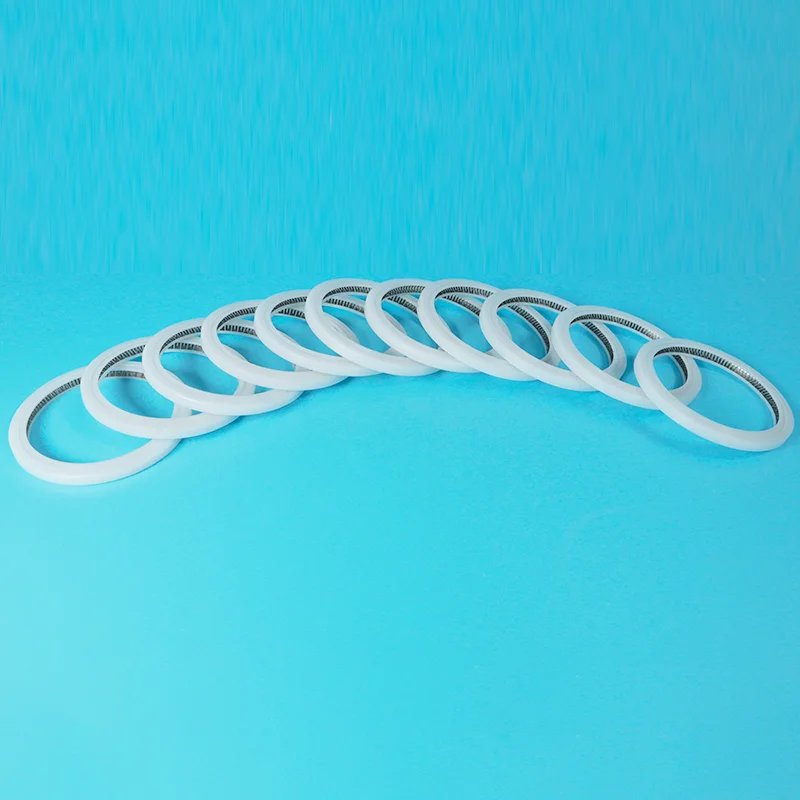

وی قسم کی اسپرنگ اینرجائزڈ سیل PTFE U-شکل والی جیکٹ پر مشتمل ہوتی ہے جس کے اندر V کے سائز کا سٹینلیس سٹیل اسپرنگ ہوتا ہے۔ V-spring میں ایک "کینٹیلور" ڈیزائن ہے جو اپنے بوجھ کو سگ ماہی کے ہونٹ کے سرکردہ کنارے پر مرکوز کرتا ہے، جس سے مسح کرنے کا قابل اعتماد عمل ہوتا ہے۔

یہ کیسے کام کرتا ہے:

زیرو پریشر: وی-اسپرنگ ابتدائی سیلنگ فورس فراہم کرتا ہے — اس وقت بھی جب سسٹم پر دباؤ نہ ہو

دباؤ کے تحت: نظام کا دباؤ U-cavity میں داخل ہوتا ہے اور سیلنگ ہونٹوں کو ملن کی سطح کے خلاف سخت دھکیل دیتا ہے — دباؤ = سخت مہر

خود کو توانائی بخشنے والا: سیل کی سالمیت کو برقرار رکھنے کے لیے کسی بیرونی طاقت کی ضرورت نہیں ہے۔

V-Type بمقابلہ U-Type: آپ کو کس کی ضرورت ہے؟

V-Type کیوں منتخب کریں؟

سلیکشن گائیڈ

V-Type بمقابلہ O-Ring بمقابلہ U-Type

فوری انتخاب گائیڈ

پرائمری ایپلی کیشنز

حقیقی دنیا کی ایپلی کیشنز

کیس اسٹڈی 1: کیمیکل ری ایکٹر - 3 سال زیرو لیکیج

چیلنج: ایک کیمیکل پلانٹ 150°C پر جارحانہ تیزاب کو سنبھالنے والے ری ایکٹر مین وے سیل سے رساو کا سامنا کر رہا تھا۔ معیاری PTFE گسکیٹ ہر 6-8 ماہ بعد سرد بہہ رہے تھے اور لیک ہو رہے تھے۔ دیکھ بھال کے لیے مکمل شٹ ڈاؤن اور صفائی کی ضرورت ہے۔

حل: پہننے کی بہتر مزاحمت کے لیے شیشے سے بھری PTFE جیکٹ کے ساتھ V-قسم کی اسپرنگ انرجائزڈ سیل انسٹال کی گئی ہے۔ وی-اسپرنگ نے تھرمل سائیکلنگ اور دباؤ کے اتار چڑھاو کی تلافی کرنے والی مستقل سیلنگ فورس فراہم کی۔

نتیجہ: 3 سال سے زیادہ کے لیے صفر کا رساو۔ کوئی دیکھ بھال کی ضرورت نہیں ہے. سالانہ شٹ ڈاؤن اخراجات کو ختم کیا۔

کیس اسٹڈی 2: فارماسیوٹیکل فلر - ایف ڈی اے کی تعمیل حاصل ہوئی۔

چیلنج: ایک فارماسیوٹیکل فلنگ مشین کو جراثیم سے پاک مصنوعات کو ہینڈلنگ کرنے والے روٹری والو کے لیے مہر درکار ہے۔ معیاری O-Rings FDA ایکسٹریکٹ ایبل ٹیسٹنگ پاس نہیں کر سکے اور CIP/SIP سائیکلوں سے کیمیائی حملے کی وجہ سے بار بار تبدیل کرنے کی ضرورت ہے۔

حل: ورجن پی ٹی ایف ای جیکٹ اور 316 سٹینلیس سٹیل V-اسپرنگ کے ساتھ V-قسم کی اسپرنگ انرجائزڈ مہر فراہم کی گئی۔ ایف ڈی اے کے مطابق مواد۔ مکمل دستاویزات فراہم کی گئیں۔

نتیجہ: FDA ایکسٹریکٹ ایبل ٹیسٹنگ پاس کر لی۔ سیل بار بار CIP/SIP نس بندی کے چکروں میں بغیر کسی تنزلی کے بچ گئی۔ 18 ماہ میں کسی تبدیلی کی ضرورت نہیں ہے۔

نوٹ: اصل کیس کے نتائج درخواست کی شرائط کے لحاظ سے مختلف ہوتے ہیں۔ درخواست کے لیے مخصوص سفارشات کے لیے ہم سے رابطہ کریں۔

تکنیکی وضاحتیں

مصنوعات کی خصوصیات

میٹریل گریڈ کے اختیارات

موسم بہار کے مواد کے اختیارات

کوالٹی اشورینس

100% ورجن PTFE رال — کوئی ریگرائنڈ نہیں، کوئی ری سائیکل مواد نہیں۔ مسلسل معیار، بیچ کے بعد بیچ۔

Precision Spring Manufacturing — CNC آلات کے ساتھ عین مطابق تصریحات کے لیے تیار کردہ Springs۔

مکمل ٹریس ایبلٹی — خام مال سے لے کر تیار شدہ مہر تک ہر بیچ کا پتہ لگایا جا سکتا ہے۔ درخواست پر مواد سرٹیفکیٹ.

ISO 9001 مصدقہ — ISO کوالٹی مینجمنٹ سسٹمز کے تحت تصدیق شدہ مینوفیکچرنگ کے عمل۔

FDA-مطابق گریڈز دستیاب ہیں — ورجن PTFE FDA 21 CFR 177.1550 اور BfR کے تقاضوں کو پورا کرتا ہے۔

حسب ضرورت اسپرنگ الائے دستیاب ہے — 301/304/316 SS معیاری؛ انتہائی حالات کے لیے Elgiloy، Hastelloy، Inconel.

اکثر پوچھے گئے سوالات

س: وی قسم کی اسپرنگ اینرجائزڈ سیل کیا ہے اور مجھے اسے کب استعمال کرنا چاہیے؟

A: ایک PTFE U-جیکٹ مہر جس کے اندر V کے سائز کا سٹینلیس سٹیل اسپرنگ ہے۔ صفر دباؤ (بہار ابتدائی قوت فراہم کرتا ہے) سے ہائی پریشر تک سیل (سسٹم کا دباؤ ہونٹوں کو توانائی بخشتا ہے)۔

اسے استعمال کریں جب O-rings یا ربڑ کی مہریں ناکام ہو جائیں، جارحانہ کیمیکلز، انتہائی درجہ حرارت (-180°C سے +200°C)، ہائی پریشر (60MPa تک)، یا اہم ایپلی کیشنز جہاں رساو قابل قبول نہ ہو۔

V-type بمقابلہ U-type: V-type for flanges, covers, end faces (axial sealing)۔ پسٹن کی سلاخوں کے لیے یو قسم، والو تنوں (ریڈیل سگ ماہی)۔

اگر آپ فلینج یا کور کو سیل کر رہے ہیں، تو V- قسم کا انتخاب کریں۔

اگر چلتی ہوئی چھڑی کو سیل کر رہے ہیں، تو U- قسم کا انتخاب کریں۔

سوال: وی قسم کے موسم بہار کی مہر کی قیمت کتنی ہے اور لیڈ ٹائم کیا ہے؟

A: لاگت کا انحصار قطر، میٹریل گریڈ، اسپرنگ الائے اور مقدار پر ہوتا ہے۔ معیاری سائز تقریباً X−X−Y سے شروع ہوتے ہیں۔ اپنی مرضی کے مطابق سائز فی ڈرائنگ کا حوالہ دیا گیا ہے۔

بہار الائے لاگت پر اثر انداز ہوتا ہے: 304 SS (معیاری، سب سے کم قیمت) → 316 SS (بہتر سنکنرن) → ایلگیلوئی/ہسٹیلوئی/انکونیل (انتہائی سنکنرن/زیادہ درجہ حرارت، زیادہ قیمت)۔

لیڈ ٹائم:

معیاری سائز: 5-7 دن۔

حسب ضرورت سائز: 10-15 دن۔

شپنگ: ہوا 5-10 دن، سمندر 15-30 دن.

س: حدود اور تنصیب کی سب سے عام غلطیاں کیا ہیں؟

A: درجہ حرارت: -180°C سے +200°C

دباؤ: 45MPa (متحرک) / 60MPa (جامد) تک۔

رفتار: 15m/s تک (دوسری طرف)، 1m/s تک (روٹری)۔

کیمیائی حدود:

PTFE جیکٹ: پگھلی ہوئی الکالی دھاتوں یا عنصری فلورین کے لیے نہیں۔

شیشے سے بھرا ہوا: HF یا مضبوط الکلی کے لیے نہیں۔

کاربن سے بھرا ہوا: مضبوط آکسیڈائزرز کے لیے نہیں۔

تین عام غلطیاں:

(1) تنصیب کے دوران ہونٹ کو نقصان پہنچانا: تنصیب سے پہلے معائنہ کریں۔

(2) زیادہ سخت یا غلط نالی ڈیزائن: PTFE کو مخصوص نالی کے طول و عرض کی ضرورت ہوتی ہے۔ غلط ڈیزائن مہر کو نقصان پہنچاتا ہے۔

(3) پسماندہ نصب کرنا: وی قسم کی مہریں دشاتمک ہیں۔ V-اوپننگ کو پریشر سائیڈ کا سامنا کرنا چاہیے۔

ہم ہر حکم کے ساتھ تنصیب کی وضاحتیں شامل کرتے ہیں۔ ان کی پیروی کریں۔
